Ansaug - Geräuschdämmung im Rahmen

[style63]

@atom007weiss das. Wir rufen dich Galaktika! Was ist das gute Zeug dafür? :)

[xsivelife]

PLA, wenn‘s etwas stabiler sein soll: ABS ...

[PK-HD]

vor 3 Stunden hat R.Malossi folgendes von sich gegeben:

Wer legt hier eine Kleinserie auf?

Könnte ich mal nachfragen.

Wir haben jede Menge Material, das verbraucht werden muss.

Solange Kohle beim Förderverein reinkommt dürfte dem nix entgegen stehen.

Weiß aber grad nicht wann ich in den nächsten Wochen dazu komme.

[pv211]

Würde 4 Stk nehmen wenn der Preis im Rahmen bleibt.  Sollte aber nicht ewig dauern.

Edited November 20, 2021 by pv211

[Quickshifter]

Ist die stl-Datei verfügbar?

[R.Malossi]

Ich würde zwei nehmen

[ernesto_cero]

Hätte auch Interesse an 1-2 Stück!

[Quickshifter]

vor 4 Stunden hat Quickshifter folgendes von sich gegeben:

Ist die stl-Datei verfügbar?

Gefunden...

[BerntStein]

hat wer das Ganze mit Öltank gemacht ?

hab jetzt grob 3Std mit Tankeinbau verbracht.

Musste:

Benzinhahn an Öltank anpassen (biegen)

Benzinhahnhebel vorne abschleifen

und

Öffnung fürs Schauglas nach oben auffräsen.



Sonst null Chance ! Weil die Matten unterm Tank zu dick auftragen usw.

habe 10-20mm Melaminschaum verwendet.

[atom007]

vor 20 Stunden hat vespazieren folgendes von sich gegeben:

Welches Material zum Drucken hast du verwendet? Ich würde gerne lokal in Leipzig den Atom Schnorchel drucken lassen, aber die Materialauswahl ist ziemlich groß...

Danke!



nimm ganz einfach PLA, das ist dafür gut, leicht zu drucken und günstig.



Infill (also wievoll die inneren Strukturen sein sollen) würde ich bei allen Teilen auf 100% setzen, aber zumindest bei den Halteplättchen. Bei den Trompeten können es sicher auch deutlich weniger sein - könnre sich aber leicht negativ auf die Lautstärke auswirken.



Für die Dichtung zwischen Halteplätchen und Rahmen bzw. Sitzbankblech einfach einen Fahrradschlauch zerschnippel.



Edith:



Den Halter unten müsst Ihr zwei mal drucken (ist nur einmal in der ZIP-Datei enthalten und dann braucht Ihr noch 2 Zylinderschrauben mit Innensechskant - M5x20 plus Muttern)

Edited November 20, 2021 by atom007

[zimbo]

Die gebogenen Röhren... wie sitzen die im Loch?



Gehen da die beiden Teile Fahrtrichtung nach hinten Richtung Tank? Und wie hoch ist dann der Überstand oben am Loch zur Sitzbank? Fahre eine Streamline... und da läuft ja das Schloss/Verschlussmechanismus auch vorbei.



Danke

[atom007]

vor 25 Minuten hat zimbo folgendes von sich gegeben:

Die gebogenen Röhren... wie sitzen die im Loch?



Gehen da die beiden Teile Fahrtrichtung nach hinten Richtung Tank? Und wie hoch ist dann der Überstand oben am Loch zur Sitzbank? Fahre eine Streamline... und da läuft ja das Schloss/Verschlussmechanismus auch vorbei.



Danke



JA, beide Röhrchen zeigen nach hinten Richtung Tank.



Überstand weiß ich jetzt nicht mehr, du kannst aber immer noch unten an den Röhrchen was absägen, wenn es zu wenig ist. Als Richtwert für den Abstand würde ich den (einen) Röhrchendurchmesser nehmen.



[style63]

Ich vermute, dass die Röhrchen - so wie sie gedacht sind - schon eine Original(Nachbau)-Sitzbank erfordern. Diese hat durch den Aufbau mit den eingehängten Federn, den nötigen „Luftraum“. Bei den Bänken mit Schaumstoffkern fehlt schlicht der Platz.

[tkirk]

Für meine Streamline umgebaut, noch kein Test gemacht

[zimbo]

Also ohne den oberen Halter? Unterer Halter dann verbaut?





[tkirk]

vor 6 Minuten hat zimbo folgendes von sich gegeben:

Also ohne den oberen Halter? Unterer Halter dann verbaut?





Nur gesteckt, ausgeglichen mit Heisskleber und PU-Band, Halterungen passen nicht, wäre viel zu hoch

[SaltNPepper]

Wollte mir das auch schon Drucken aber da ich auch Streamline fahre sehe ich da kaum Platz für die Luft zwischen dem Blech der Bank und dem Schnorchel. Ich habe bei mir einen DN 40 HT Rohrbogen (30 oder 45 Grad, weiß ich grade nicht mehr) eingesetzt. In den Bogen habe ich ein Blech reingebastelt um ihn 2 Flutig zu gestalten. Dann noch eine Seite unten gekürzt, fertig und funzt. Wollte mir das so jetzt auch als 3D Druck zeichnen bin ich aber wie immer noch nicht zu gekommen.

[tkirk]

vor 11 Minuten hat SaltNPepper folgendes von sich gegeben:

Wollte mir das auch schon Drucken aber da ich auch Streamline fahre sehe ich da kaum Platz für die Luft zwischen dem Blech der Bank und dem Schnorchel. Ich habe bei mir einen DN 40 HT Rohrbogen (30 oder 45 Grad, weiß ich grade nicht mehr) eingesetzt. In den Bogen habe ich ein Blech reingebastelt um ihn 2 Flutig zu gestalten. Dann noch eine Seite unten gekürzt, fertig und funzt. Wollte mir das so jetzt auch als 3D Druck zeichnen bin ich aber wie immer noch nicht zu gekommen.

Wäre interessiert an einer Zeichnung als Alternative

[SaltNPepper]

Ja, die müsste ich erst noch machen. Aber der Winter ist ja lang genug

[tkirk]

[tkirk]

Gerade eben hat tkirk folgendes von sich gegeben:

Zwischen Bank & schnorcheln sind ca 5mm, bei der verkürzten Version

[Olli de Bolli]

Meine Lösung...

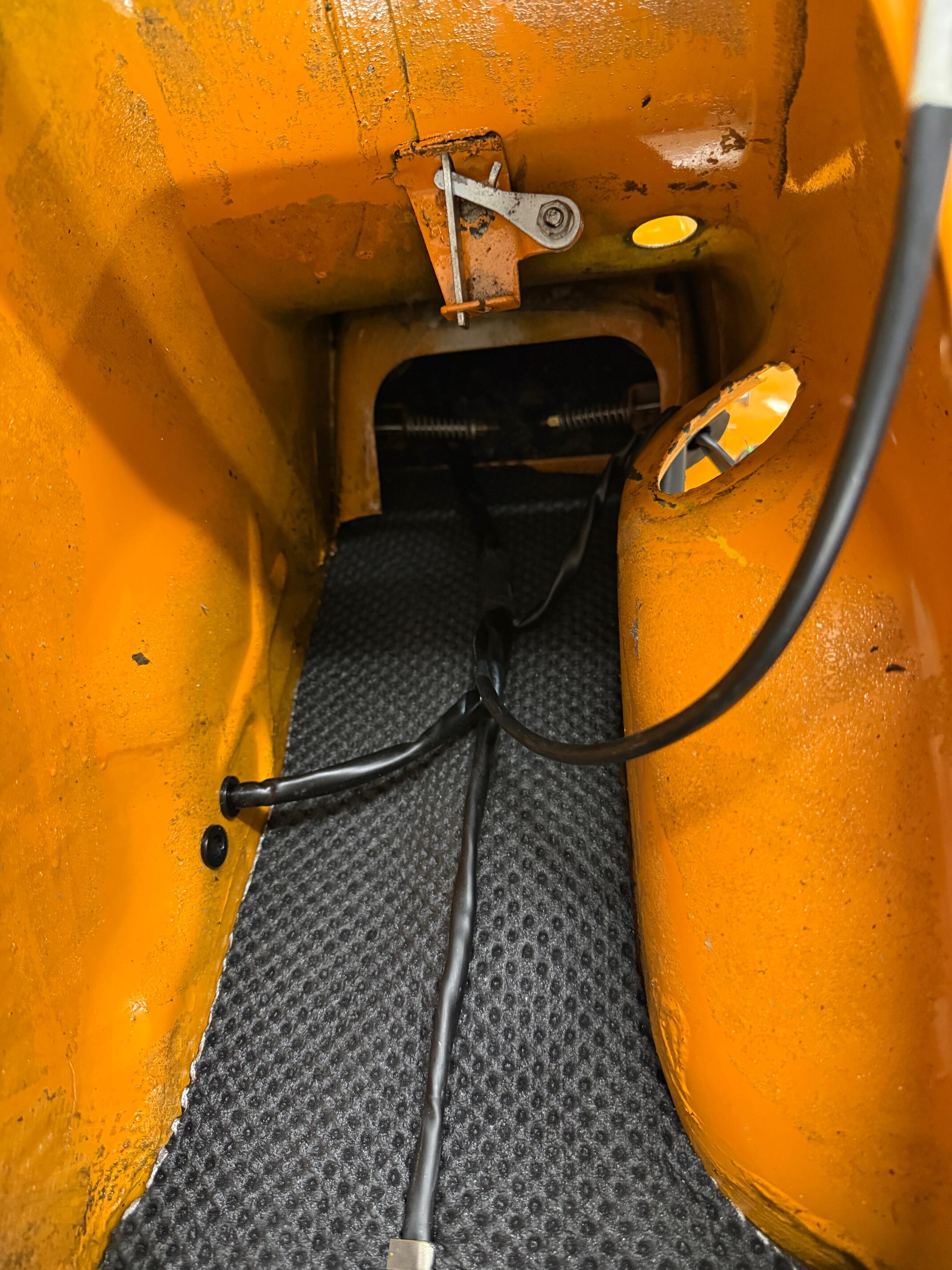

Fertig montiert ist der Bogen (Hersteller Pokal, bessere Schallschutzklasse als HT) ca. 45Grad nach vorne gedreht. Die kleine Rahmenkammer und der Boden wurden mit Ss.-Matte beklebt.... Kommt so ziemlich kein Krach durch...

[Redrum1978]

vor 4 Stunden hat SaltNPepper folgendes von sich gegeben:

Wollte mir das auch schon Drucken aber da ich auch Streamline fahre sehe ich da kaum Platz für die Luft zwischen dem Blech der Bank und dem Schnorchel. Ich habe bei mir einen DN 40 HT Rohrbogen (30 oder 45 Grad, weiß ich grade nicht mehr) eingesetzt. In den Bogen habe ich ein Blech reingebastelt um ihn 2 Flutig zu gestalten. Dann noch eine Seite unten gekürzt, fertig und funzt. Wollte mir das so jetzt auch als 3D Druck zeichnen bin ich aber wie immer noch nicht zu gekommen.

Kannst du mal ein Bild davon machen?

[style63]

vor 6 Stunden hat Olli de Bolli folgendes von sich gegeben:

Meine Lösung...

Fertig montiert ist der Bogen (Hersteller Pokal, bessere Schallschutzklasse als HT) ca. 45Grad nach vorne gedreht. Die kleine Rahmenkammer und der Boden wurden mit Ss.-Matte beklebt.... Kommt so ziemlich kein Krach durch...

Das ist sicher leise, allerdings geht da auch deutlich weniger durch.

[Olli de Bolli]

vor 55 Minuten hat style63 folgendes von sich gegeben:

Das ist sicher leise, allerdings geht da auch deutlich weniger durch.

Jepp,ist ziemlich leise.....

Die restliche Belüftung schaut so aus, 3 mal DN32 mit  Innendurchmesser ca.28mm.
