275 Antworten zu diesem Thema

[LittleWulf]

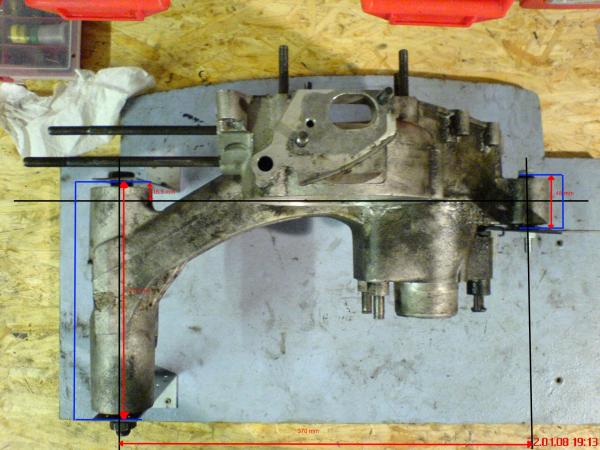

Hab bei mir mal nachgemessen!


bei deiner Halterung musst halt noch bei der Breite der Traverse 5 mm dazu rechnen bzw. auf jeder Seite 2,5 mm.

gruß Fabian

Edith hat eine Frage an den Moderator:

Wer macht solche informationen in das ScooterWiki? Darf das jeder?
So unter Werkzeuge, Motormontagehalterung das Bild rein mit Bemaßung und ein paar Bsp. Bilder von fertigen Halterungen oder sogar den korrigierten PLan von am Anfang vom Topic!
Für andere Modelle könnten Bemaßungen bzw. PLäne folgen!

Bearbeitet von LittleWulf, 23. January 2008 - 10:33,

[agent.seven]

Moin,

ich denke genau so funktioniert das Wiki.
Wenn Du Mist postest wird Dir ein anderer das schon korrigieren oder überarbeiten.
Das heißt nicht das da von Beginn an Mist rein soll, eh klar.

Also Pläne/Zeichnungen machen und rein damit.

Cheers
Holger

LittleWulf schrieb am 23 Jan 2008, 00:12:

Hab bei mir mal nachgemessen!

bei deiner Halterung musst halt noch bei der Breite der Traverse 5 mm dazu rechnen bzw. auf jeder Seite 2,5 mm.

gruß Fabian

Edith hat eine Frage an den Moderator:

Wer macht solche informationen in das ScooterWiki? Darf das jeder?
So unter Werkzeuge, Motormontagehalterung das Bild rein mit Bemaßung und ein paar Bsp. Bilder von fertigen Halterungen oder sogar den korrigierten PLan von am Anfang vom Topic!
Für andere Modelle könnten Bemaßungen bzw. PLäne folgen!

[lima]

LittleWulf schrieb am 23 Jan 2008, 00:12:

Hab bei mir mal nachgemessen!

Absolut prima, vielen Dank

[LittleWulf]

Kann jemand mit CAD umgehen und meine Bemaßung in schön machen? oder tut es das bild auch ?

[SprintV]

Modore von der Cosa passen leider nicht in den Ständer vom Blechschrottaktivator.

Musste ich leider heute feststellen.


Gruß SprintV

Bearbeitet von SprintV, 28. January 2008 - 00:21,

[lima]

LittleWulf schrieb am 23 Jan 2008, 14:17:

Kann jemand mit CAD umgehen und meine Bemaßung in schön machen? oder tut es das bild auch ?

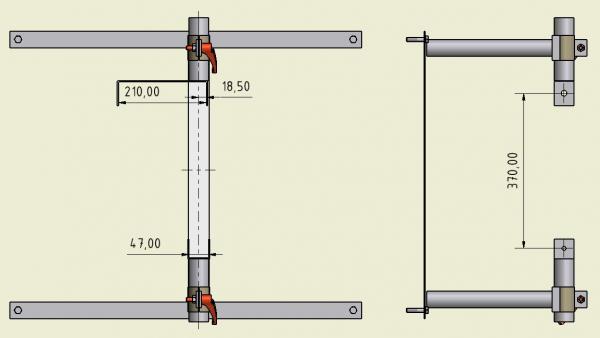

Das Bild tuts prima, aber ich habs sowieso noch nachgetragen, also voilá

[LittleWulf]

Hab mal das wiki erweitert.
Bei Technik hab ich ein Werkzeug Link hinzugefügt.
Und den Beitrag Motorhalter hab ich mit meinem Bild erwetert.

Motorhalterung im wiki

@lima
wie kommst du bei der Stoßdämpferaufnahme auf 47mm?
ich hab bei mir 48 mm gemessen und würde auf der Zeichnung min. 2 mm toleranz hinzugeben!
genau so bei der Traversenhalterung, da hier die silentblöcke nicht immer gleich tief verpresst sind.
mein vorschlag:
traverse 215mm
stoßdämpferaufnahme 50 mm

?

wenn du einverstanden bist könntest du das ändern und dann beim wiki als bsp. hinzufügen!

gruß Fabian

[BlechSchrottArchivator]

moin!
Ich bin drauf und dran eventuell mal wieder ne serie Motormontageständer aufzulegen... wer hätte denn interesse?
wie gehabt, dreh -und schwenkbar, für large -und smallframe motoren (cosa nicht!), wenn interesse besteht auch mit zusätzlicher schraubstockhalterung. wer möchte kann sich ja mal per pn bei mir melden....

blechschrottarchivator

Bearbeitet von BlechSchrottArchivator, 3. February 2008 - 14:09,

[Spiderdust]

würde supergerne einen haben, aber derzeit ist finanziell nichts zu machen...

[JETone]

Haben wollen!! Wieviel muß ich denn dafür abdrücken?
Gruß Thomas

[BlechSchrottArchivator]

wer noch nen montageständer haben will...

schnell melden...

hier lang...

[Andy76]

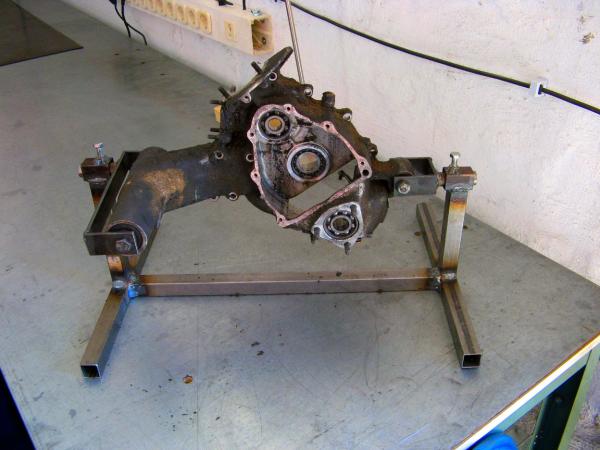

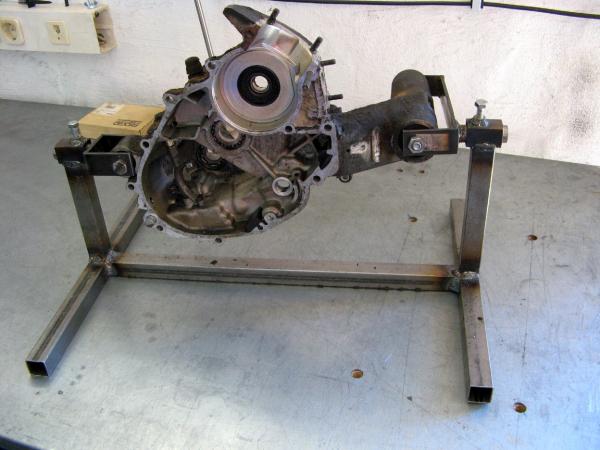

Habe mir vorige Woche auch einen gebaut.
Die Klemmung wird noch verstärkt und der Rahmen gelackt.

[fabrocker]

ich sollte russe werden...










mein "10 minuten/5 euro motorständer"


geht aber echt gut,
hab gestern schon meinen motor drauf gespalten.



wer interesse hat,
verkaufe die baupläne mit reproduktionsrecht für 643,27 Euro.



Pfuschen Oi!

Bearbeitet von fabrocker, 9. April 2008 - 09:22,

[Muskatnuss]

fabrocker schrieb am 9 Apr 2008, 10:20:

ich sollte russe werden...







mein "10 minuten/5 euro motorständer"


geht aber echt gut,
hab gestern schon meinen motor drauf gespalten.



wer interesse hat,
verkaufe die baupläne mit reproduktionsrecht für 643,27 Euro.



Pfuschen Oi!

Als Motorständer ist das keine 643,27 Euro wert, probiers mal als Kunstwerk,

[RATTENMOPPET]

fabrocker schrieb am 9 Apr 2008, 10:20:

ich sollte russe werden...

Pfuschen Oi!

nobles teil-is sogar verzinkt.
funktion is halt wichtig

[Woifal]

Also mein Motorständer besteht aus 3-5 Stück Holzabfälle

Ist nach meiner Erfahrung nach die flexibelste Lösung.

Kann den Motor quasi in alle Richtungen schnell umlegen und habe noch dazu sehr gute Auflagemöglichkeiten beim Lager Ein/Ausbau!

Der Vespamotor ist meiner Meinung nach für die Holzklözchenvariante bestens geeignet!

Bin eben ein Sohn der 80iger, wo man noch nichts hatte > würde sagen ein Gewohnheitstier!






((Sorry für das Chaos!))

Grüße

Woifal

Bearbeitet von Woifal, 9. April 2008 - 19:43,

[fabrocker]

Muskatnuss schrieb am 9 Apr 2008, 16:44:

Als Motorständer ist das keine 643,27 Euro wert, probiers mal als Kunstwerk,

zweifelst du an meiner ingenieurskunst oder was

eigentlich sollte ich 873,46 euro verlangen,
aber das war schon GSF-spezialpreis.

RATTENMOPPET schrieb am 9 Apr 2008, 18:23:

nobles teil-is sogar verzinkt.
funktion is halt wichtig

danke!

jahrelanges planen und einfühlen
in die russische lebensweise inkl. dem konsum
nicht unerheblicher mengen von deren nationalgetränk
haben sich in diesem ausdruck höchster improvisativer handwerkskunst manifestiert


verzinkt isses auch nur, weil mein bruder in der eisenhandlung arbeitet...sonst hätt ich irgend nen streifen aus nem alten rahmen geflext

Woifal schrieb am 9 Apr 2008, 20:39:

Also mein Motorständer besteht aus 3-5 Stück Holzabfälle

Ist nach meiner Erfahrung nach die flexibelste Lösung.

Kann den Motor quasi in alle Richtungen schnell umlegen und habe noch dazu sehr gute Auflagemöglichkeiten beim Lager Ein/Ausbau!

Der Vespamotor ist meiner Meinung nach für die Holzklözchenvariante bestens geeignet!

Bin eben ein Sohn der 80iger, wo man noch nichts hatte > würde sagen ein Gewohnheitstier!

hey landsmann, doswedanje!






grüße, der fab

Bearbeitet von fabrocker, 10. April 2008 - 11:01,

[hanny1979]

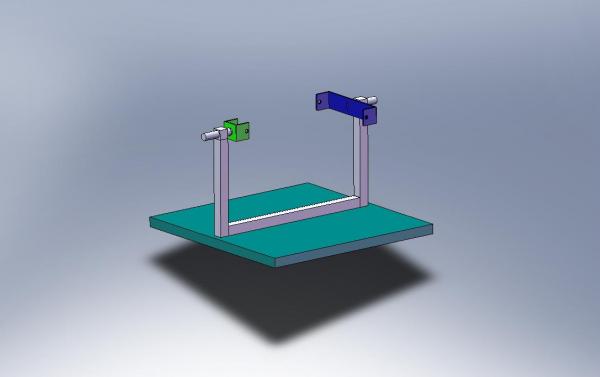

ich habe auch mal nach eurer vorlage was gemacht

Angehängte Bilder (Vorschau)

•

[schuggi]

So ich habe mir gestern meinen zusammengestellt
Materialkosten: 17,50?
Arbeitszeit: unbezahlbar


Habe nämlich das Ganze mit unseren schönen alten elektroschweissgerät gemach mit den nicht dafür vorgesehen elektroten, nach jeder elektrote oder besser gesagt so ca. nach einer hälfte hat sich das gute alte schweissgerät selbständig abgeschaltet, natürlich hatte ich da eine menge spass bei dem ganzen drumherum warten.

Aber er alles wird ja mal fertig so auch dieser Montageständer.

Weis nicht ob es motoren gibt die sich in der länge unterscheiden dies könnte man einfach lösen, indem man die mittelstange in der mitte durchschneidet und ein kleineres formrohr einschieb, dieses verscheisst und auf einer seite mit einem splint oder mit einer schraube wieder festzieht.

Wie gesagt natürlich weis ich nicht ob es in der länge unterschiedliche motoren gibt.


mfg

mario

[LittleWulf]

sieht doch lecker aus !
