Motormontageständer / Motorhalter


MITSCH
 Share

Recommended Posts

Baupläne, Skizzen, Abmaße gesucht! Bau eines Motormontageständers für verschiedene Motortypen.

Hab mal aus verschiedenen Topics zusammengesucht was ich bisher gefunden hab:

Version von albert:

Hier mal ein paar Bilder von meiner Sparversion:

1. 30mm starke Wasserfeste Holzplatte (einfach mal in einer Holzhandlung nach Reststücken fragen). Sollte schon eine Wasserfeste Holzplatte sein, da diese sich unter der Einwirkung von Flüssigkeiten nicht verzieht.

2. Drei passende Winkel aus dem Baumarktregal (siehe Fotos)

3. Neun Spax Schrauben

4. Dremel oder (ich glaube vorne 12mm und hinten 8mm) Metallbohrer

5. Sonstiges wie Zollstock, Bohrmaschiene etc.

Mache nahezu alle Arbeiten (bis auf Lager einbauen) bei meinen Motoren an diesem Motorständer. Bei den Materialkosten habe ich mir gleich mehrer gebaut, da diese auch ideal für die Lagerung von Motoren geeignet sind.

albert



Version von berger (und Tobi - MS), der seine mal in ner Kleinserie hier im Forum verkauft hat:

moins,

der motorständer ist sowohl für smallframe als auch für largeframe zu gebrauchen. wie man sehen kann auf den bildern ist der motor in alle richtungen schwenkbar.

der preis liegt bei 60? bei abholung in münster/westfalen

ansonsten müssen noch 14? extra für porto.

bei fragen schreibt einfach ne kurze pm.

bis dann




Version von SIP

gibt es bei SIP für 99euro

EDIT: artikelnr: 8900410 und kostet nur 97,02.- :-D


Version von nocke

Hier die Bilder:




Version von MadSol:

Hier sind nun die Fotos von MadSol seinem Montageständer

Montageständer in Einzelteilen

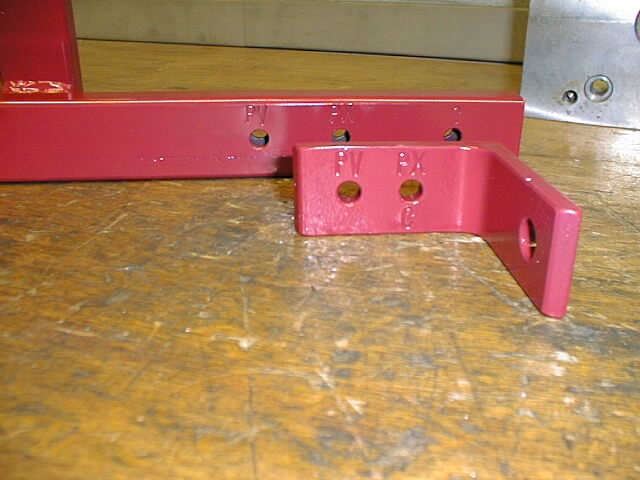

Einstellmöglichkeiten: PX, PV, C ( Cosa )

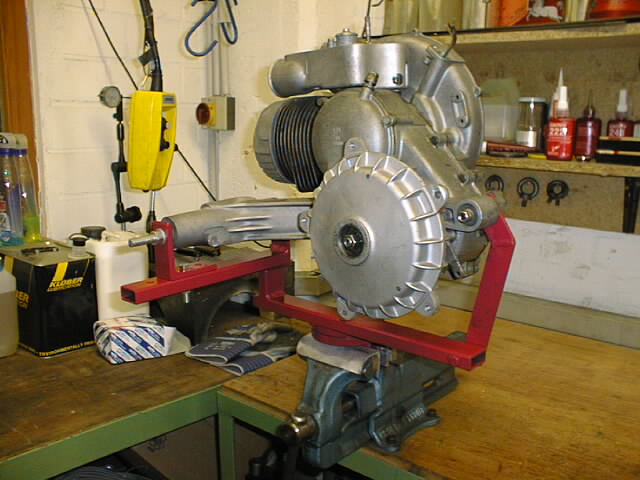

Kompletten Motor in der Halterung fixiert. Der Schwerpunkt liegt genau über

der "Drehscheibe",

so kann die obere Hälfte des Ständers samt Motor "zur Seite" gepackt werden,

oder z.B. auf einer ca.30 x 30cm

Holzplatte befestigt werden, um gelagert oder transportiert zu werden.


Für die, die es wagen mögen, kann das Hinterrad drangebaut werden, um

vielleicht einen Probelauf zu riskieren...


Montageständer für ältere Modelle




Version von PX150:

ich hab mir den hier besorgt... ist stabil genug um motoren darin laufen zu lassen... gibt ne version für sf und lf... kostenpunkt: 69.-eur + porto


kontakt über: [email protected]

und die Version von mir (MITSCH):

Halterung ist passend für PX und SF-Motoren, lässt sich ums "Stativ" drehen, an den Teleskopteilen in der höhe verstellen und oben um die horizontale drehen (siehe Bild 2). Zum aufnehmen eines PX/SF Motors werden nur andere "Motorbolzen" verwendet, bzw. Ausgleichsröhrchen dazwischengelegt, damit der SF-Motor z.b. nich durch die Gegend rutscht. Stehen tut das ganze schwingend auf kleinen Gummitellern ("Mohrenköpfe"). Nu mal die Bilders... Abmaße kann ich mal suchen und sauber in ner Zeichnung zusammenfassen, dauert aber wohl ein paar Wochen, da erstmal Klausuren anstehen. Das ganze geht natürlich auch einfacher zu verwirklichen (ohne Teleskopauszug z.B.) aber ich hatte ja Zeit und Zugang zu allen Maschinen.




und noch ein paar Links zu verwandten Topics:

Montageständer für PX-Motor

Montageständer smallframe-motoren, interesse?

Link to comment
Share on other sites

Wir haben nen ordentlichen drehbaren Schraubstock, Motot wird da eingespannt wo der Auspuff angebracht wird. Perfekt, kann man auch für anderes Zeug gebrauchen (Rohre absägen, Reifen montieren und so n Zeugs), und steht deshalb nicht im Weg rum. Vorraussetzung ist allerdings ne stabile Werkbank.

Greetz,

Armin

Link to comment
Share on other sites

Vielleicht kann jemand auch mal ne skizze anfertigen, bemaßen und bereitstellen. Wäre ein feiner Zug.

WOW... welch ein Einfall....

Genau dazu hatte ich dieses Topic ja auch ins Leben gerufen, bzw. unter "Projekte" gestellt. Habe leider die nächsten 4 Wochen wegen Klausurstress nicht so wirklich Zeit, werd aber zusehn, das ich die Maße von meinem danach mal zu papier, bzw. hierein bring.

Link to comment
Share on other sites

Vielleicht kann jemand auch mal ne skizze anfertigen, bemaßen und bereitstellen. Wäre ein feiner Zug.

Da kann Dir doch auch gleich jemand das Teil bauen. :-D

Die meisten von den vorgestellten Dingern kannst Du doch direkt bei den entsprechenden Leuten kaufen - das kommt bestimmt billiger, als wenn Du das ganze Material selber erstmal kaufen musst (gibts normal als 6m Stangen), und dann noch eigenhändig fertigen. Zeitaufwand ist ja auch nicht unerheblich.

Link to comment
Share on other sites

Was willst du an der Klemmung verbessern? Du hast wenigstens schöne Schrauben dran...
Hallo!

Ich hatte mal so einen Montageständer gezeichnet aber nie gebaut. Mir reicht eigentlich mein Schraubstock.

Die Zeichnung kann ich aber hier reinstellen, falls es funktioniert. Das Ding ist für einen PX-Motor abgemessen.

Gruß

Markus



So eine Klemmung will ich noch dran machen, dann kann man den Motor auch so festklemmen, dass man ihn im Montageständer auch mal ankicken kann!

Als kleinen Verbesserungsvorschlag aus der Praxis, würde ich noch empfehlen, unten nicht eine Querstrebe in der Mitte, sondern zwei Streben vorne und hinten einzuschweißen. Dann kann man zur Säuberung des Motors eine Plastikschale drunterstellen, in die das Petroleum/Benzin/Öl/Bremsenreiniger etc laufen kann!

Ansonsten sehr schöne Zeichnung Markus, falls es bis morgen noch keiner gemacht hat, werd ich die maßlichen Änderungen für SF Motoren posten!

Edith versucht die Rechtschreibung zu verbessern!

Edited by blueaxel
Link to comment
Share on other sites

Hallo!

Ich hatte mal so einen Montageständer gezeichnet aber nie gebaut. Mir reicht eigentlich mein Schraubstock.

Die Zeichnung kann ich aber hier reinstellen, falls es funktioniert. Das Ding ist für einen PX-Motor abgemessen

moin markus, saugeile zeichnung.... - soetwas hab ich gesucht!

die idee von blueaxel von wegen plastikschüssel drunter - macht die geschichte dann zu ner wirklich runden sache...

werd das teil dann morgen mal meinem schlosser vorlegen und ab dafür...!

besten dank und gruss

tim

Link to comment
Share on other sites

...ja das wär der hammer.

motorhalter passend für SF und LF und mit ner unterstellbaren Blechwanne zur reinigung des Motors bzw zurm Öleinfüllen oder was weiß ich.

kann sich nicht schnell n technischer Zeichner ransetzen und die zeichnung von markus umzeichnen, daß man SF und LF motoren einklemmen kann? :-D

die Blechschale braucht ja om prinzip nur ne ausbuchtung für die verbindungsstrebe.

Link to comment
Share on other sites

So sieht der von Zero Cool und mir aus:


Bild ist aus dem Handy :-D

Hätte Ende letzten Jahres ? 75,00 gekostet, leider ist der Erbauer Anfang Dezember tödlich verunglückt. Hatte daraufhin auch schon einige Anfragen abgelehnt. Wollte mich mal um jemand Neues kümmern. Aber wenn das hier wirklich der Non-Plus-Ultra-Halter wird: kann man ihn auch auf Wideframe (GS/3) erweitern?

Zero wird jetzt wahrscheinlich fragen was mit Lambretta ist?

Sehr stabil, komplett aus VA und auch kippbar. Muss nicht an der Werkbank verschraubt werden :love:

Link to comment
Share on other sites

wo bekommt ihr das material her?

die formrohre sowie die gebogenen Profile sind kein thema, aber die Klemmen und die vollen Stangen?

edit:

wie wärs mit einer schraubbaren version mit einzelelementen die miteinander verschraubt sind und man somit den halter nach belieben aufbaut oder zerlegt und dann praktisch verstauen kann?

zB. alle einzelnen verschraubbaren Elemente in der Ölwanne platz finden

würd sich auch zum versenden anbieten.

Edited by King Kerosin
Link to comment
Share on other sites

Bei unseren Montageständern (die hellblauen oben) haben wir uns aufm Schrottplatz bedient und Klemmen samt Sattelrohr vom Fahrrad entwendet

Die Klemme vom Sps find ich super - da bei unserer Version es schon ein bisschen nervig ist (aber wie oft muss man schon den Motor drehen...)

Tobi

Link to comment
Share on other sites

Schaut euch mal die Konstruktion an. Habt ihr noch Ideen was man ändern/verbessern kann. Die Halterung auf der Schwingenseite kann man je nach Motortyp (LF+SF) austauschen. Wenn ich mir einen gebaut habe und alles so funktioniert kann ich bei Intresse auch Euch die Einzelteilzeichnungen zukommen lassen.

Zur Klemmung Knebelschrauben verwenden und an der Klemmung definitiv weniger Wandstärke, und die Klemmung nicht gegenüber der Schweissnähte. Wenn das Stahl sein soll brauchst Du zum Klemmen 200Nm oder so. Denn nicht 2 Verschiedene Halter für Smallframe und Largeframe sondern einfacher 2 Buchsen beilegen. Anstatt der 2 Längsrohre am Fuss 1 in der Mitte nehmen. Ist genauso stabil, spart aber 1/3 Material, das könnte man denn als Fuss in die Senkrechte anbringen um den Ständer inkl. Motors auf die Seite legen zu können.

Armin

Link to comment
Share on other sites
