Franz Auspuff
#21
Geschrieben: 1. Dezember 2006 - 09:28
Ansonsten kann ich bestätigen: Beim Belly ist die Wickelrichtung egal, da die Teile symmetrisch sind und die Krümmung in einer Ebene verläuft. Der Krümmer krümmt sich in 3D und hat daher unsymmetrische Teile, bei denen man die Wickelrichtung beachten muß. Wenn man aber nen Motor neben sich liegen hat wird sofort klar wie rum das Ding gehört - es gibt nur eine sinnvolle Richtung, sonst kommt was à la PM Up&Over raus.
#22
Geschrieben: 1. Dezember 2006 - 09:34
#24
Geschrieben: 1. Dezember 2006 - 11:03
amazombi schrieb am 30 Nov 2006, 11:30:
,..pennah!
#25
Geschrieben: 1. Dezember 2006 - 11:07
Wickeln und schweissen hat ca. 6 Stunden gedauert...
#26
Geschrieben: 1. Dezember 2006 - 11:37


#27
Geschrieben: 1. Dezember 2006 - 11:43
#28
Geschrieben: 1. Dezember 2006 - 11:46
#29
Geschrieben: 1. Dezember 2006 - 12:38
wenn ich den scheiß ftp client wichs hier endlich mal schnalle auf meinem ansonsten total tollen neuen mac kommen auch die bilder. ich werd' hier echt gleich weich.
#30
Geschrieben: 1. Dezember 2006 - 12:47
amazombi schrieb am 1 Dec 2006, 12:38:
wenn ich den scheiß ftp client wichs hier endlich mal schnalle auf meinem ansonsten total tollen neuen mac kommen auch die bilder. ich werd' hier echt gleich weich.
...ausdrucken & faxen....
#31
Geschrieben: 1. Dezember 2006 - 12:55
wenn man die Platine sohin legt, dass das runde Loch unten-rechts ist und der Gegenkonus links ist, dann schaut man auf die Aussenseite des Auspuffs.
der Krümmer müsste aus sieben Segmenten plus Schweißbogen bestehen, dann Steckverbindung und der Rest.
Bin bei der Steckverbindung nen bischen ins Schlingern geraten und nicht ganz sicher.
#32
Geschrieben: 1. Dezember 2006 - 16:42
wie viele teile müssen es denn sein? weil irgendwie hab ich das gefühl es fehlt was bei mir...
#33
Geschrieben: 1. Dezember 2006 - 17:34
pfupfu schrieb am 1 Dec 2006, 16:42:
Bei der Version, die ich gesehen habe, weiss jetzt nicht ob sich da was geändert hat, sah das auch so aus als würde ein Teil fehlen. War aber nicht so. Es war nur so, dass die Segmente auf 2 Bleche aufgeteilt waren und eines doppelt ausgeschnitten war, also ein "leerer" Ausschnitt vorhanden war, um durch in Deckung bringen derselben zu gewährleisten, dass sie richtig zusammenliegen.
#34
Geschrieben: 1. Dezember 2006 - 18:28
amazombi schrieb am 30 Nov 2006, 11:30:
Bauanleitung Franz als PDF
Gruß Olli
#35
Geschrieben: 1. Dezember 2006 - 18:33
broz666 schrieb am 1 Dec 2006, 17:34:
iss jetzt anders. olli ets hat sich erbarmt und stellt den kram gleich online. ich bin echt zu blöd zu. egal. also erst mal text:
am anfang der bildersammlung ist zum einen eine zeichnung mit allen teilen des eigentlichen auspuffkörpers, zum anderen sind da noch zwei bilder auf denen kleinteile abgebildet sind. bitte einfach checken ob das was ihr habt mit dem was auf der zeichnung und auf den beiden bildern abgebildet ist übereinstimmt. das runde teil aus der blechplatine fehlt immer, das habe ich als ganzer kerl der ich nun mal bin zwischen daumen und zeigefinger zu einer endkappe verformt. wenn alles da ist einfach die bilder der reihe nach anschauen, rest ist mehr oder minder selbsterklärend, einfach wie auf den bildern gezeigt in der wickelrichtung ("oben" ist "außen" wie auf der zeichnung erläutert). bei den segementen stoß an stoß setzen, so ergibt sich der auspuff mehr oder minder von selbst. zur steckverbindung gibt's mehrere bilder, wenn's trotzdem probleme gibt kann man optional die überlappung verringern indem man das außensteckstück von der eingangsseite (die mit dem kleineren durchmesser halt) etwas kürzt. dann auf beiden teilen des auspuffs auf der innenseite (in der schnecke quasi) jeweils eine unterlagscheibe m8 anschweißen und mit feder zusammen hängen. unterlagscheiben und federn sind nicht mitgeliefert
die beiden rohrbögen so zusammenbraten dass der dämpfer leicht nach außen gedreht steht, also nicht auf den reifen bläst. die rohrbögen mit einem der mitgelieferten 25x1,5 wandstärke-rohrstückchen verlängern, trichter und lochstreifen der dämpferbefestigung nach dem wickeln und schweißen über das rohrteil drüberstecken, ausrichten und verschweißen. löcher für nieten erst nach dem verschweißen bohren, ein loch bleibt ungebohrt und ohne niete weil man da sonst in tausend jahren nicht mehr hinkommt. das zweite rohrstück wird, wie auf den bildern ersichtlich, in die endkappe eingeschweißt. zwischen den beiden rohrstücken hängt am ende das lochrohr/flöte wie auch immer des dämpfers. endkappe mit 4 bis 6 nieten einnieten (vorher natürlich noch dämmwolle (nicht dabei. hier, wie immer, toptip: silent sport) rein). fertig.

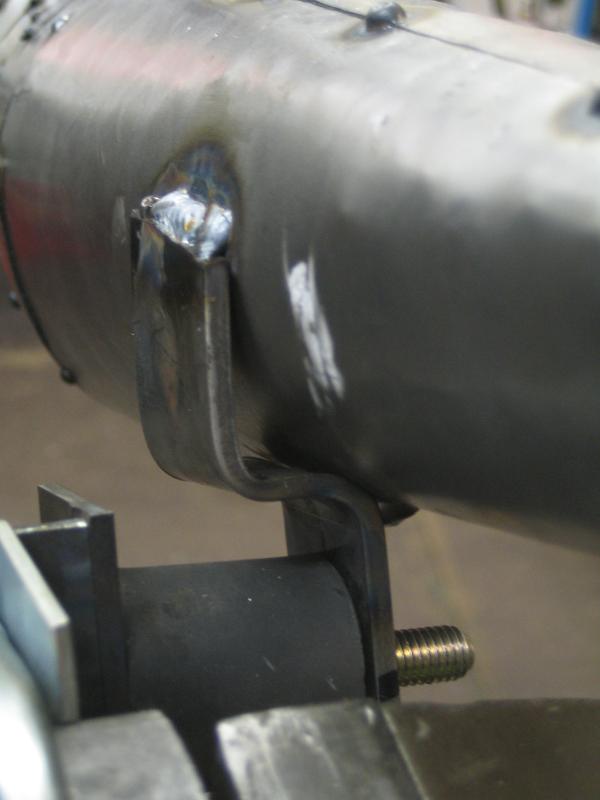

dann auspuff am roller anpassen wie auf den bildern gezeigt. das blech was an den auspuff geschweißt wird hat im gegensatz zu dem blech der doku noch einen schlitz, damit wird die knickstelle definiert. ich persönlich war nämlich nicht immer in der lage die knickstelle exakt zu treffen, d.h. die löcher standen nicht übereinander. vor dem endgültigen verschweißen der angepassten geschichte bitte dran denken dass die karre auch mal einfedert, also dämpferschraube unten weg und mal einfedern, normal sollte es nicht der auspuff sein der irgendwo anschlägt.
viel spas und viel erfolg, bei fragen einfach melden.
ps: ich habe aus solidarität den hier in mäßiger qualität abgelichteten auspuff selbst ohne rundbiegemaschine und schnickschnack nur über ein paar rohre gebogen und geklopft. es braucht also eigentlich nur etwas geduld um das ding in form zu bringen. wenn man's selbst mit mag vorheftet und dann wig oder autogen fertig schweißen lässt ist man zumindest bei uns hier mit etwa 50 euro für den wig/autogenschweißer dabei. d.h. man hat einem nach meinem dafürhalten sehr ordentlich funktionierenden auspuff für relatv kleines geld und, je nach handwerklicher begabung, 2 bis realistisch 8, unrealistisch 20 stunden eigenarbeit. und ganz ehrlich: manch einem (mir etwa) macht das bauen sogar spaß.
#36
Geschrieben: 1. Dezember 2006 - 18:43
amazombi schrieb am 1 Dec 2006, 18:33:
Was heisst gleich? Is ja schon Online, guck mal über Dein Posting.
Ansonsten, Selbsterkenntnis ist der erste Weg zur Besserung.
#37
Geschrieben: 1. Dezember 2006 - 18:45
Wenn man die Bilder von Seite 3 bis 6 der Bauanleitung ausschneidet hat man ein prima Daumenkino.
Grüße
Martin
#39
Geschrieben: 1. Dezember 2006 - 19:00
amazombi schrieb am 1 Dec 2006, 18:54:
Findest Du?
Heute Abend Kuschelgruppe um das aufzuarbeiten?

Ansonsten ist die überarbeitete Version online.
Gruß Olli
Bearbeitet von Olli ETS, 1. Dezember 2006 - 19:03,
