275 Antworten zu diesem Thema

[HerbertK]

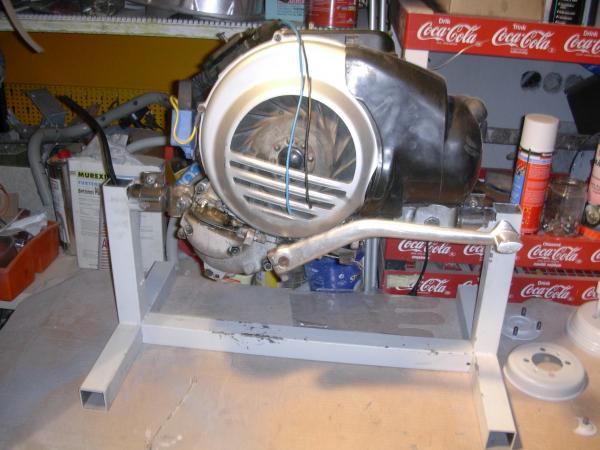

15 min auf dem Schrottplatz gesucht und in 30 min zusammen geschraubt

[pistoncrack]

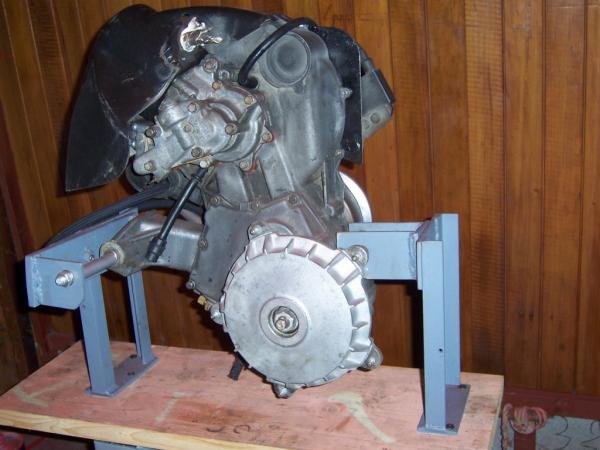

Hier meine Version des In-die-Schrottonne-gegriffen-und-was-zusammengebrutzelt-Motorhalters. Passend für PX und PK Motoren. Motor ist im um die Längsachse dreh- und fixierbar. So'n Ding ist einen Sonntagnachmittag Arbeit auf jeden Fall Wert!!

Angehängte Bilder (Vorschau)

•
•

[m0e]

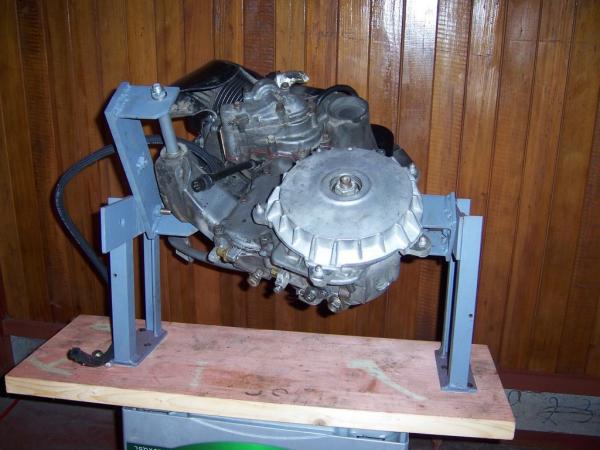

und das ist meiner!!!
auch drehbar !!!
1 stunde arbeit und a bissl lackrauf!!!und auch aus der mülltonne von meiner firma

Bearbeitet von m0e, 2. January 2007 - 11:50,

[MilitaeryPolice]

Wer baut mir einen Montageständer? Welchen Preis. Bitte Bild per PM?

[blueaxel]

MilitäryPolice schrieb am 18 Jan 2007, 17:49:

Wer baut mir einen Montageständer? Welchen Preis. Bitte Bild per PM?

Sf, LF oder variabel?

[MilitaeryPolice]

Largeframe

[blueaxel]

MilitäryPolice schrieb am 21 Jan 2007, 20:38:

Largeframe

Hmm, da ich keinen LF-Motor besitze, ist das eher ungünstig, da ich mich nur ungern auf die Vermaßung anderer verlasse!

[Tobi - MS]

Lass mich Lügen: ist nur in Fahrtrichtung links 2cm breiter also statt 19cm sind es 21cm - bin aber bei der Arbeit und kann nicht nachmessen.
Bohrung für die Traversenschraube ist noch n bissken dicker....

Arbeitest Du halt mit n bissken Luft und der Kunde braucht dann halt ne Gewindestange und U-Scheiben.


Gruß Schweißwurst

[blueaxel]

Tobi - MS schrieb am 23 Jan 2007, 20:17:

Lass mich Lügen: ist nur in Fahrtrichtung links 2cm breiter also statt 19cm sind es 21cm - bin aber bei der Arbeit und kann nicht nachmessen.
Bohrung für die Traversenschraube ist noch n bissken dicker....

Arbeitest Du halt mit n bissken Luft und der Kunde braucht dann halt ne Gewindestange und U-Scheiben.
Gruß Schweißwurst

Hatte auch nicht vor mit H7-Passungen zu arbeiten!

Prinzipiell bleibt aber die Tatsache, das der Empfänger in der Lage sein sollte zumindest grundsätzliche Schweißfähigkeiten ausführen zu können. Das Teil komplett am Stück zu verschicken ist echt ziemlich sperrig!

[rollerlanger]

blueaxel schrieb am 23 Jan 2007, 22:31:

Hatte auch nicht vor mit H7-Passungen zu arbeiten!

Prinzipiell bleibt aber die Tatsache, das der Empfänger in der Lage sein sollte zumindest grundsätzliche Schweißfähigkeiten ausführen zu können. Das Teil komplett am Stück zu verschicken ist echt ziemlich sperrig!

dann sag mal einen preis für die einzelteile an.

[blueaxel]

rollerlanger schrieb am 23 Jan 2007, 22:54:

dann sag mal einen preis für die einzelteile an.

Puuhh, kann ich jetzt hier ausm Stehgreif nicht sagen, muß ich morgen mal nachschauen, wäre dann soweit fertig, dass man nur noch die (ein oder zwei) Querstreben einschweissen muß. Müsste jeder Schlosser für ein paar Euro in die Kaffeekasse machen! (2 Minuten Arbeit)

[MilitaeryPolice]

ich auch interesse haben

[Tobi - MS]

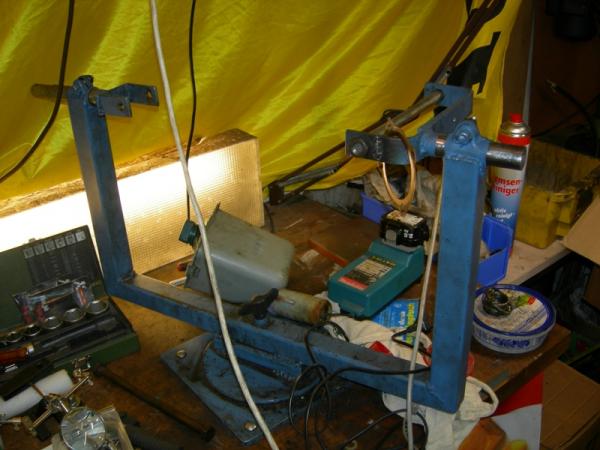

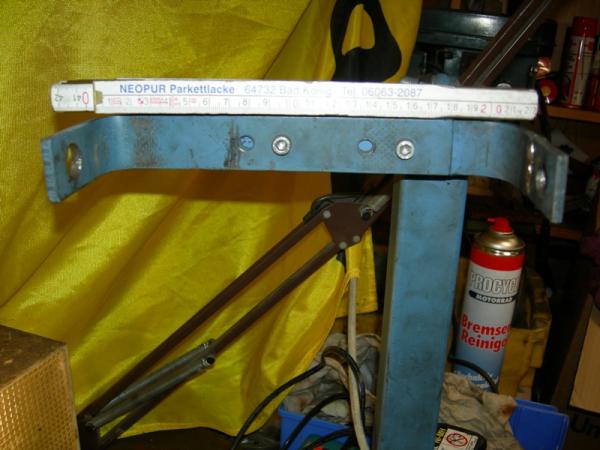

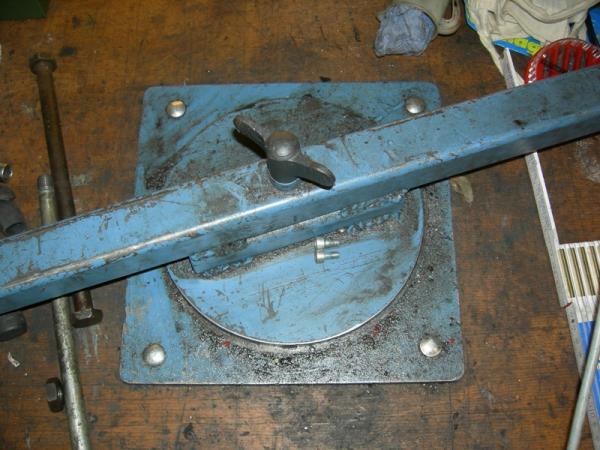

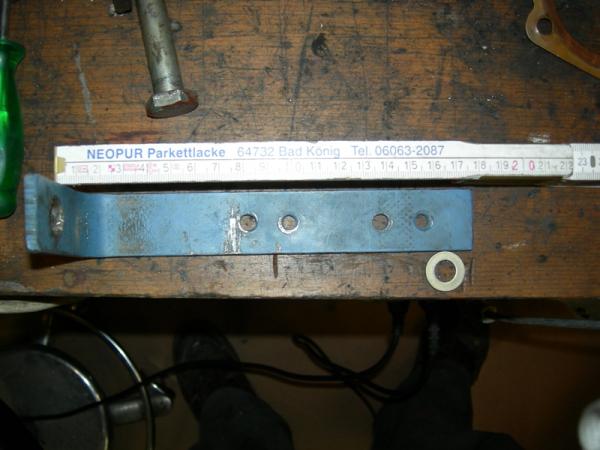

Für die Selbstbrater hab ich mal kurz die Maße von meinem genommen.

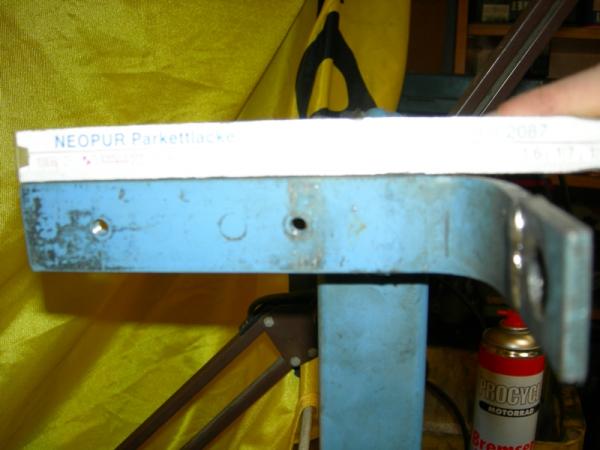

von dem rechten Winkel hab ich vergessen den Abstand der Bohrungen zu messen.
Ich bin kein Maschinenbauer oder sonst einer der das alles so genau nimmt.
Sollen nur ein paar Richtwerte sein.








Unter Verkaufe werd ich gleich noch die letzten Grundplatten reinstellen....
Hier: http://www.germanscooterforum.de/index.php...t&p=1429687


Selbstabholer bekommen die Dinger günstiger

Bearbeitet von Tobi - MS, 25. January 2007 - 23:37,

[R.Malossi]

Hat vielleicht noch jemand einen Motormontageständer zuverkaufen von den Kleinserien?

[fippe]

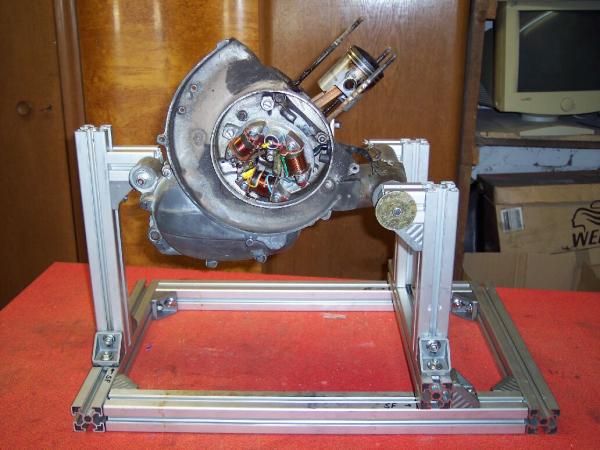

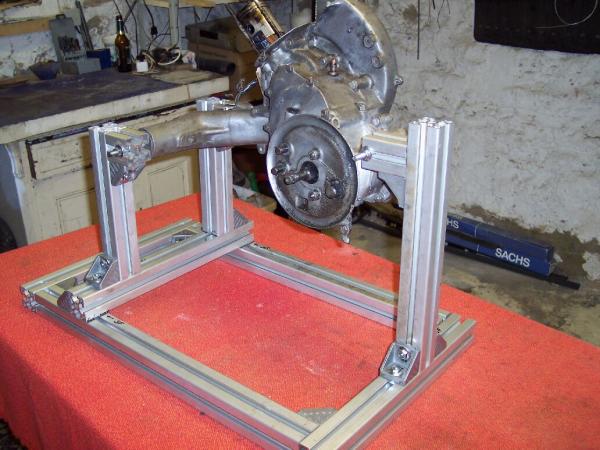

Hier mal mein Ständer

Mini-Tec Profile, is alles verschiebbar also für SF und LF. Schwenkvorrichtung find ich net soo wichtig,geht so auch ganz gut.Ist stabil und ankicken funzt auch.....

[MiNiKiN]

Aha - im Fischer Technik Baukasten fuer Erwachsene gekramt

[blueaxel]

Schick!

Aber sowas kann man doch echt nur machen, wenn man an die Teile irgendwie günstiger rankommt, sonst kostet der Ständer ja mehr als der Motor!

[magic_u]

Ich habe mir auch einen ganz ohne Plan zusammen geschweisst. Relativ massive U Profile für den Grundrahmen genommen und aufrechtstehendes 4kant Rohr mit gebohrten Laschen dran. Das Ding lässt sich auf die Werkbank stellen, bzw auf den Boden, un da dann den Hilfstank daneben, dann kannman den Motor( z Zt erst SF) laufen lassen und einstellen. den Fehler , den ich jedoch eingebaut habe, : Ich habe das Ding in Kombination mit der Banane (am Motor dran) gebaut. Für XL Auspuffe sind die senkrechten Stützen zu nahe bei einander, der Auspuff Korpus überragt seitlich dei Motorschwinge. Da muss nochmal die Flex dran... Ich werde Bilder nachträglich einstellen, sonst kann sich das glaub ich keiner richtig vorstellen....

Bearbeitet von magic_u, 23. March 2007 - 21:05,

[fippe]

blueaxel schrieb am 23 Mar 2007, 18:31:

Schick!

Aber sowas kann man doch echt nur machen, wenn man an die Teile irgendwie günstiger rankommt, sonst kostet der Ständer ja mehr als der Motor!

Na ja , es geht , denke mal für 70-80 ois kriegt man die sachen zum zusammenbaun bei Egay her. Falls jemand braucht, stell ich die maße der einzelnen Profile rein...

[blueaxel]

fippe schrieb am 23 Mar 2007, 23:38:

Na ja , es geht , denke mal für 70-80 ois kriegt man die sachen zum zusammenbaun bei Egay her. Falls jemand braucht, stell ich die maße der einzelnen Profile rein...

Okay, allerdings find ich 70-80 als Materialpreis für nen Motorständer schon ziemlich heftig!
