[sammba]

Hi Leute,

hab über die letzten Tage verteilt auch mal ein bisschen gebastelt.

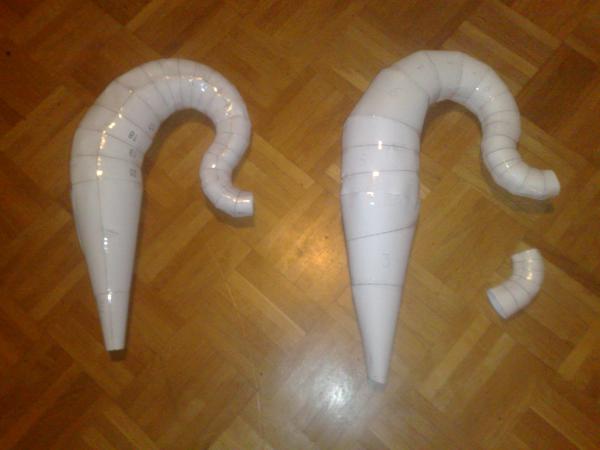

Einmal die Hurratröte von Manni (links) und zum Vergleich die Hurratröte
von Atom (rechts)...



Die "Manni" Anlage besteht aus 22 Teilen (ohne Krümmer) die Atom Anlage aus 24,
wobei wohl die ersten 6 auf den Krümmer entfallen. Wobei man ja bei beiden Anlagen
noch ne Potenzsteigerung von 4-6cm einbauen sollte (wenn man das Drehmoment "früh"
anliegen haben möchte).

Und ja, das Rollen der Segmente mit den Fingern ist wirklich kein Problem..

Hab aber nochmal ne Frage, bevor ich das ganze nun in Blech umsetze:

Kann mir hier irgendwer ne anständige Lektüre zum Thema Resonanzanlagen
empfehlen, oder noch besser: zukommen lassen? Etwas was auch die Basics beeinhaltet,
aber auch gerne noch darüber hinaus geht. Ich möchte mir aus dem bestehenden etwas bauen,
dass möglichst früh "Hurra" macht- sprich Resonanzlänge erhöhen, aber wo am sinnvollsten?
Und was für Auswirkungen hat das Kürzen des Gegenkonus?

"Erfahren" muss ich die Ergebnisse eh selber, aber a bisserl Theorie hat ja noch niemandem geschadet...

Gruß Lutz

[Fettkimme]

Jetzt nochmal kompakt Butter bei die Fische.

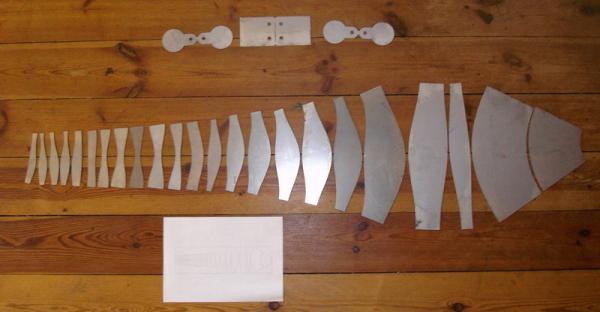

Habe meinen Stahlfixsatz mal auf den Boden gepuzzelt.
23 Segmente ,Aussenseite Papierausdruck = Draufsicht.

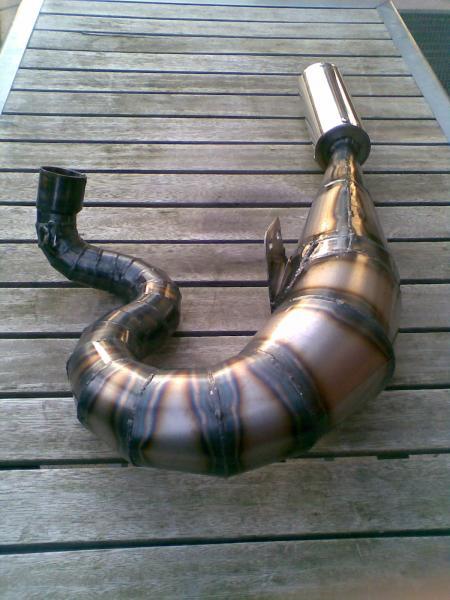

Diese alte erste Version beinhaltet den Krümmer und sollte fertig wie Fabian7 seiner aussehen .
Wobei die letzten beiden Segmente bei mir auch innnen verlaufen sollen



Das mittlere 4eckige Teil im Puzzel ist die zu faltende Halterung korrekt?
Wofür sind die runden Teile recht und links davon....Vermute mal alternative Halterung



mich würden Mannis Dremooptimierung nochmal im Detail interessieren.

Zitat

ich habe mir damals noch 4 cm in den Krümmer geschweißt, damit er im Drehzahlkeller nicht zu sehr verliert. Würde ich auch immer noch empfehlen.
Bei meinen folgenden Tests habe ich den Krümmer immer verlängert.

Einfach zwischen Vitonstutzen und dem ersten Segment noch nen 4cm Streifen wickeln und drunterpacken ?
Ist das ohne Probs (aufsetzen in Kurven /Schräglage ) möglich?

Bearbeitet von Fettkimme, 5. Dezember 2010 - 10:04,

[Marcelleswallace]

Mich würde eher intressieren mit was mann solche Sachen komplett zeichnet. Rhino scheint wohl nicht sehr beliebt zu sein ....
Mit Cone Layout ist das schon ganz ok, aber ist halt immer für ein Teil cool. Ein Puff besteht ja aus mehrern Segmenten .

[Vespadirk]

Fettkimme schrieb am 5. Dezember 2010 - 09:57:

Das mittlere 4eckige Teil im Puzzel ist die zu faltende Halterung korrekt?
Wofür sind die runden Teile recht und links davon....Vermute mal alternative Halterung

Ja, sind andere Haltebleche.

Gruß Dirk

[lightning rider]

@Fettkimme: Respekt! Sieht sauber aus.

Bearbeitet von lightning rider, 19. Dezember 2010 - 14:20,

[sceleton]

Marcelleswallace schrieb am 5. Dezember 2010 - 11:50:

Mich würde eher intressieren mit was mann solche Sachen komplett zeichnet. Rhino scheint wohl nicht sehr beliebt zu sein ....
Mit Cone Layout ist das schon ganz ok, aber ist halt immer für ein Teil cool. Ein Puff besteht ja aus mehrern Segmenten .

Spiel ja gerade auch mit den Progs rum, guck mal bei Conelayout genauer, du kannst die einzelnen Elemente exportieren (dxf)...dann halt im Cad zusammenfügen

Ich hab momentan eher das Problem, das ich noch nicht ganz verstehe wie ich die Position der Schnittstelle beeinflussen kann...muss manchmal Segmente 180° zueinander drehen.....

Bearbeitet von sceleton, 13. Januar 2011 - 22:23,

[StahlFix]

Die meissten Dateien die ich zum Lasern bekomme sind aus Cone-Lyout erzeugte dxf. Es ist ganz gut wenn man da am Anfang auf mm in der Bemaßung klickt, aber von da an geht das prima!

Greetz,
Armin
