Vespa P 80 X Lusso BJ 92 einige Dinge passen nicht zusammen

Featured Replies

Geschrieben
  • Autor

Hab das Ding mal aufgeschraubt. Sah gut aus.

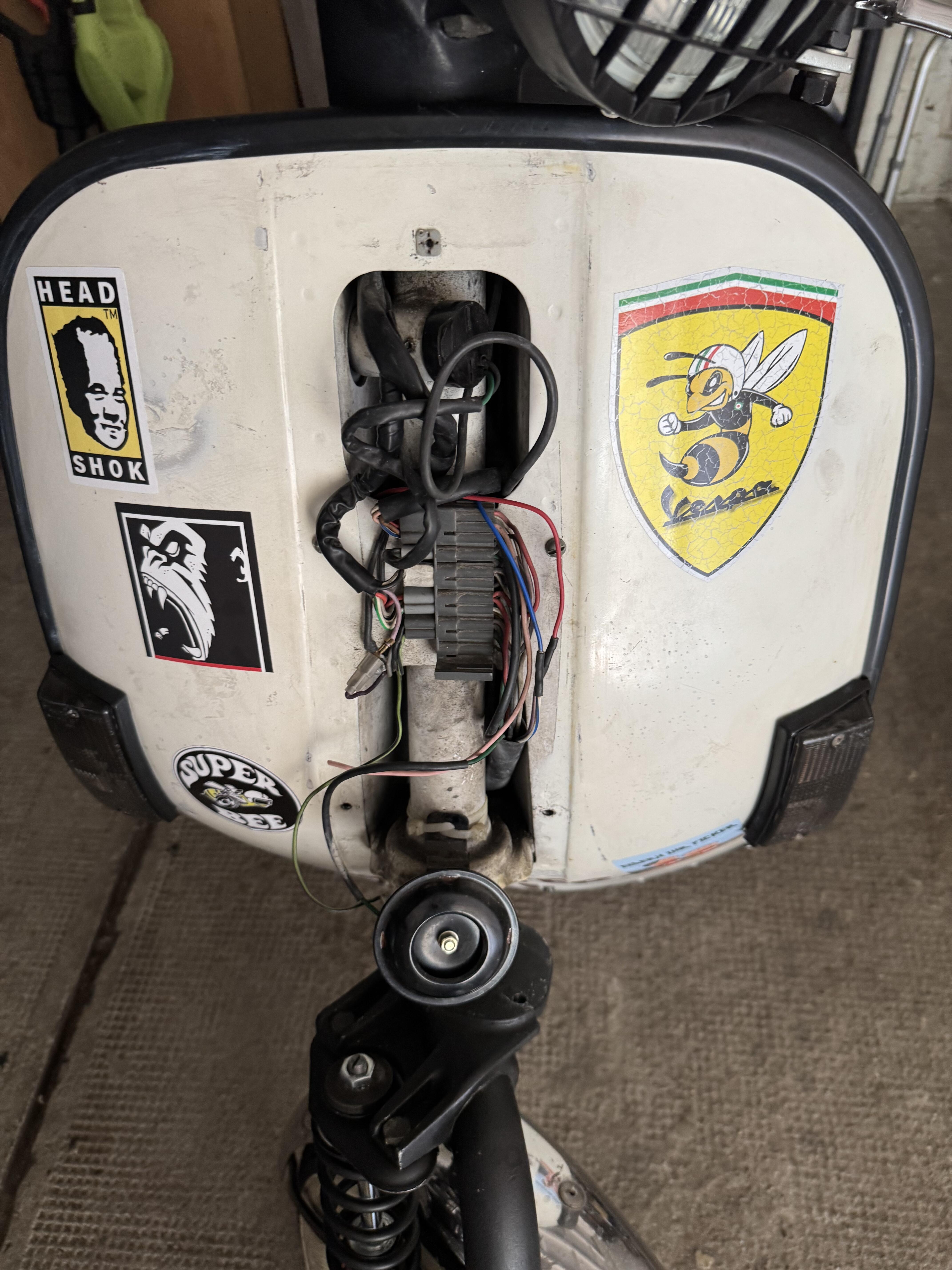

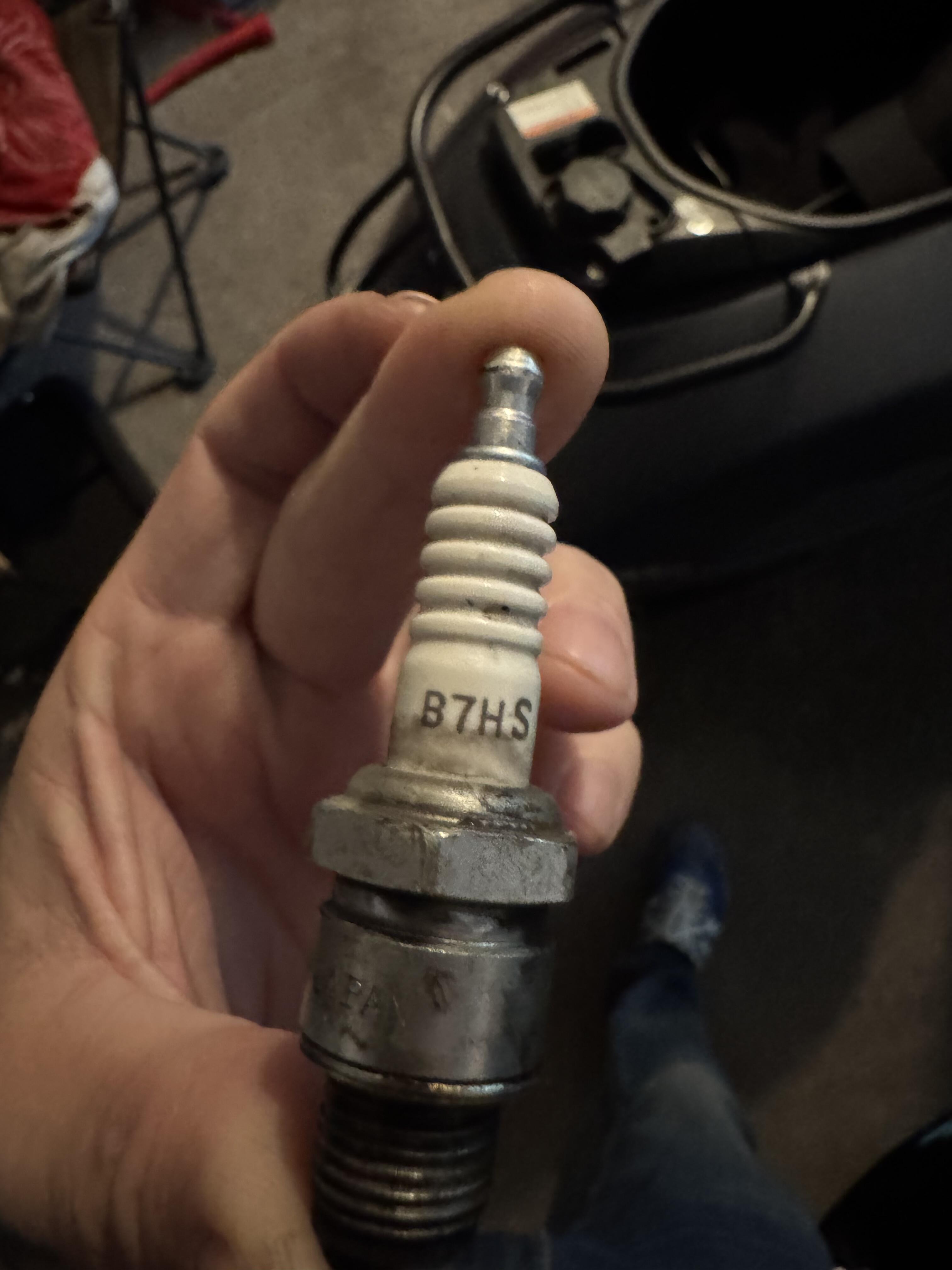

auf der linken Seite, hab ich mal versucht was zu messen. Am Kühlrippending, kam nichts aber an der schwarzen länglichen Box , war auf dem unteren 2,50 Volt angezeigt. Kerze war diese verbaut und wurde durch diese NGK  B7ES getauscht. Läuft gefühlt besser. Aber kann auch Einbildung sein.
Wenn ich die Gemischschraube reindrehe, also konplett zu, dann 2,5 Umdrehungen raus und dann läuft sie. Dreh ich das Standgas höher und dann die Gemischraube rein (also zu) dann dreht sie höher. Müsste sie nicht schlechter laufen oder hab ich da einen Denkfehler. Jetzt ist erstmal die Elektrik wichtig. Nur ohne Batterieversion echt nervig am laufenden Motor oder kann man das noch anders checken?

danke für Eure Zeit und Mühe








Bearbeitet von Macaron

  • Antworten 191
  • views 9,5Tsd
  • Erstellt
  • Letzte Antwort

Top-Benutzer in diesem Thema

Most Popular Posts

  • Kaskadenlappen - Neu interpretiert!!

  • Wenn dir das jetzige Cockpit gefällt und alles funktioniert würde ich da nicht meine erste Kraft ransetzen, das auf Lusso zurückzubauen. Die elektrischen Anschlüsse an Tacho, Schaltern und Licht sind

  • So ich werde ich nicht weiter nerven. Liest sich ja furchtbar und alles durcheinander. Ich werde wie empfohlen den Umbau Tacho behalten und erstmal mit der Basis arbeiten. Zettel mit zur Garage n

Veröffentlichte Bilder

Geschrieben

Hier mal der Link zum Schaltplan. Einfach auf das zweite Bild (ohne) Batterie klicken.



https://scooterhelp.com/electrics/pages/VSX1T.px200.html



Am runden Stecker sollte zwischen schwarz (Masse) und blau eine ungeregelte Wechselspannung (AC) zum messen sein. Bei mir waren das auch schon mal über 50 V. Also vorsichtig sein.



Bei mir hatte das blau Kabel einen Bruch, denn ich erst auf der Couch diagnostizieren konnte. Dadurch gab es auch merkwürdeige Fehler.



Messen kannst du die Zündgrundplatte = Generator auch im eingebauten Zustand. Kabelbruch ggfs. nur bei Bewegung s.O.

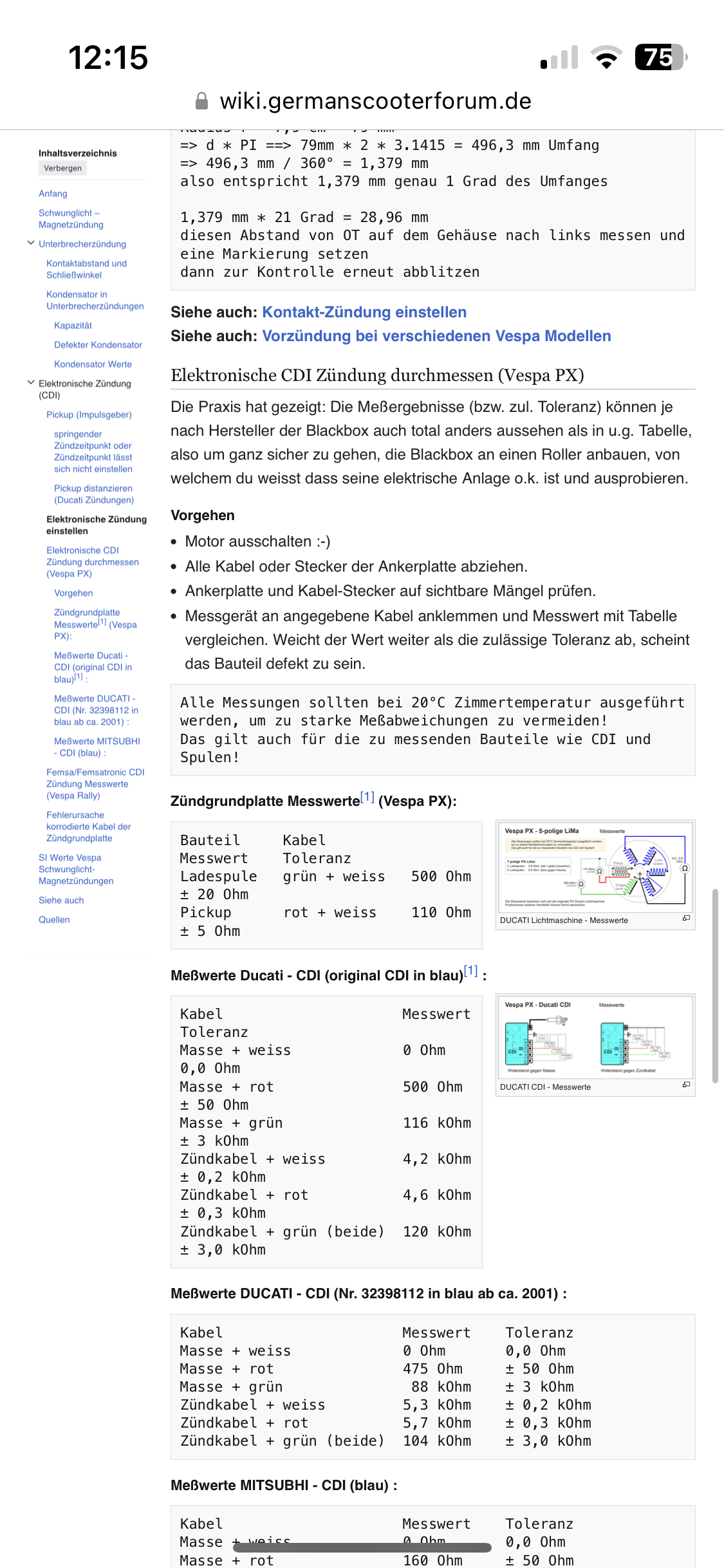

Meßwerte für die Zündungsgrundplatte (Ankerplatte):







Bauteil

Messen zwischen

Wert

zul. Toleranz

Pick-Up

Masse und Rot

110 Ohm

5,0 Ohm

Ladespule

Masse und Grün

500 Ohm

20 Ohm

Geschrieben
vor 2 Stunden schrieb Macaron:

schwarzen länglichen Box , war auf dem unteren 2,50 Volt angezeigt

Du musst den Stecker dafür rausziehen und dann schwarz gegen Blau messen was von der ZGP kommt. Wenn da unbelastet nur 2,5V rauskommt wird da wohl ein Kabelbruch sein, Die Spulen gehen eigentlich nie kaputt.

Geschrieben
  • Autor

Hab nicht kapiert, wo genau ich messen muss.
am runden Stecker kommt null an.



Geschrieben
  • Autor

Und links an der länglichen Scharzen kommen 17,5V an.
Hab jetzt aber auch nicht so die Multimeter Erfahrung.
Hab nur solch eines.



Geschrieben

Messgerät und Einstellung stimmen.

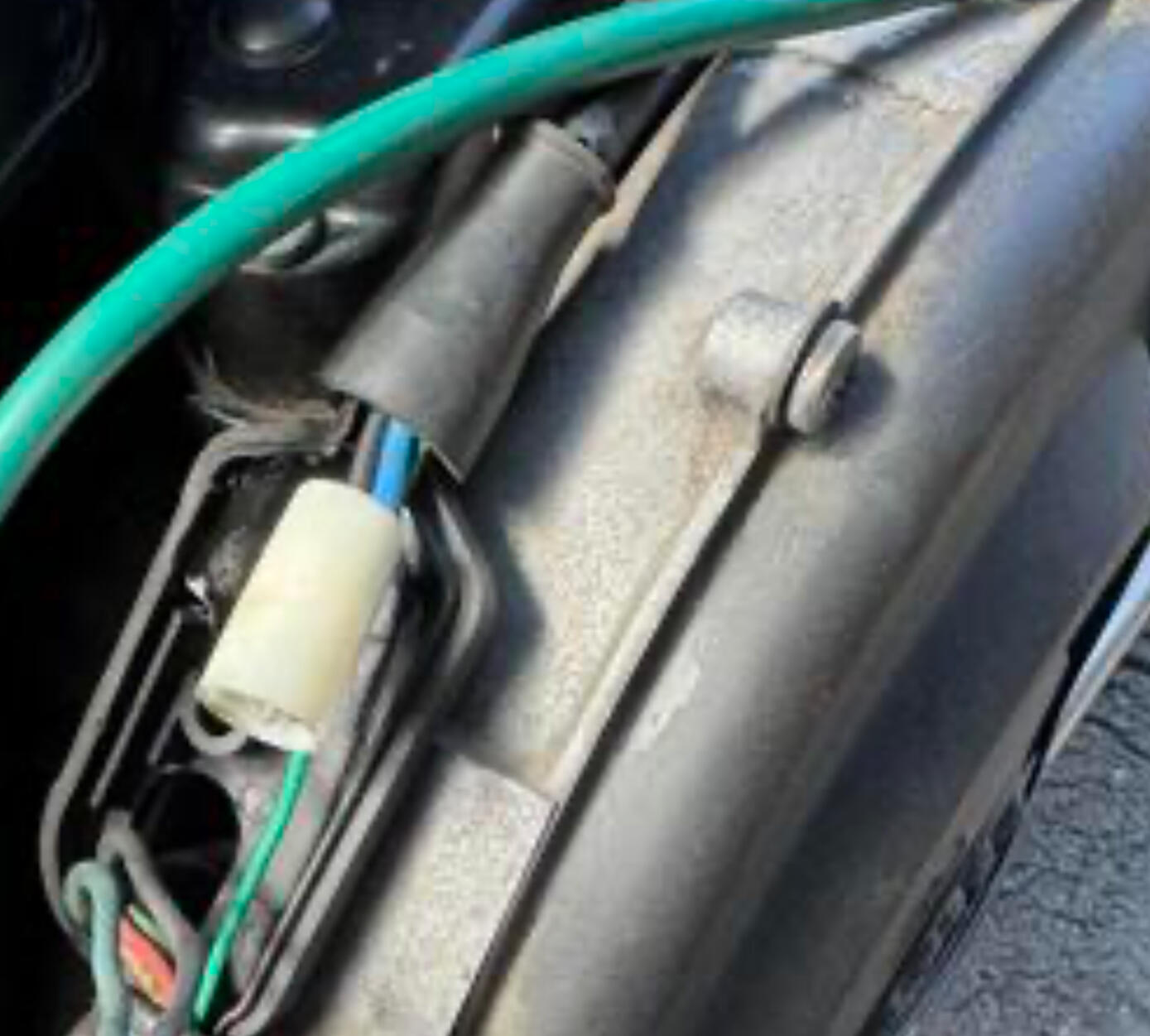

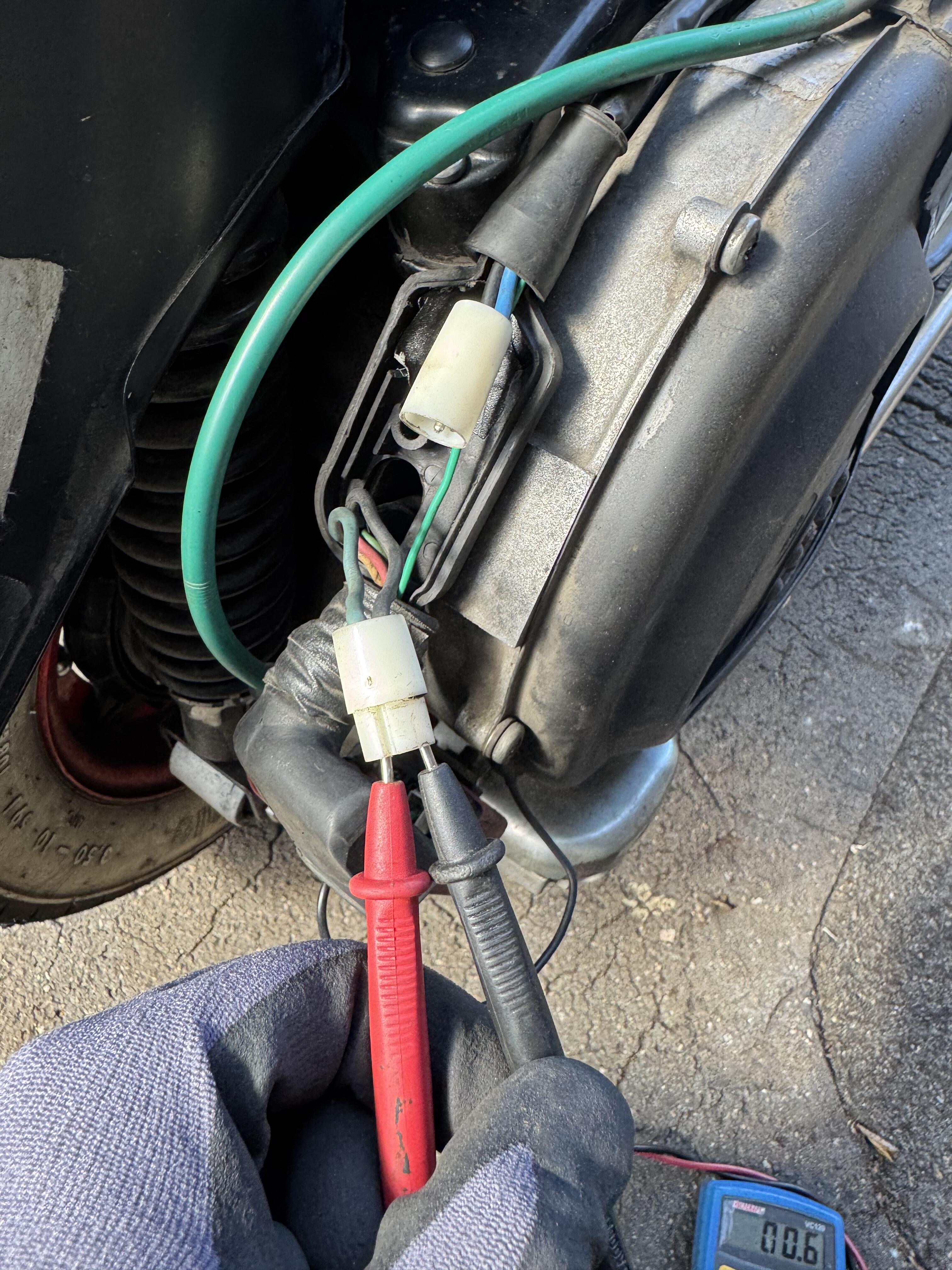

Messpunkt auf Bild 1 mit geöffnetem Rundstecker zwischen blau und schwarz ist auch ok und sollte bei laufendem Motor Drehzahlabhängig 20 bis 50 Volt ergeben.

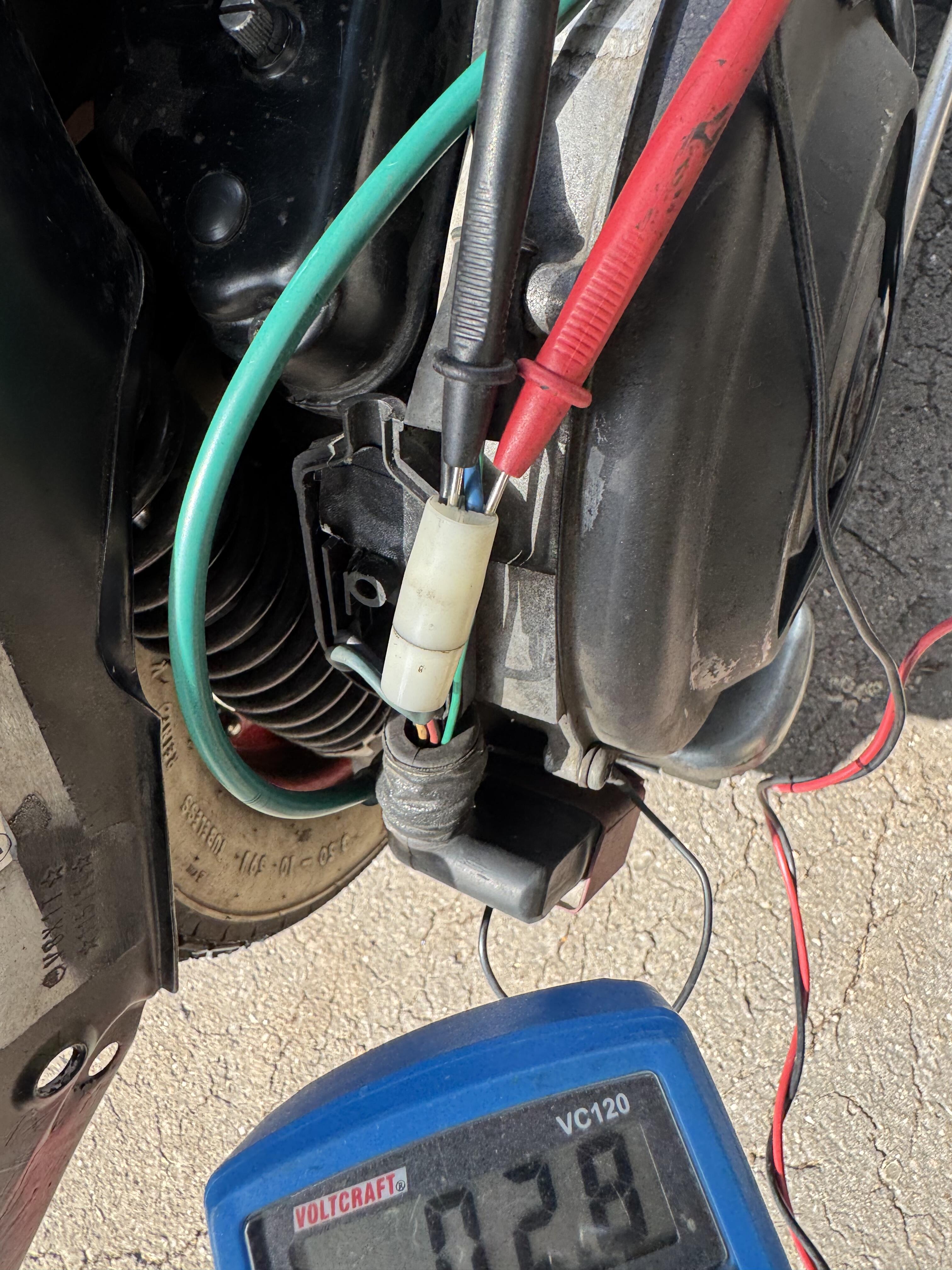

Auf Bild 2 mit gestecktem Rundstecker "wirkt" bereits der Regler. Hier sollten auch wieder Drezahlabhängig max. 14,2 V anliegen.

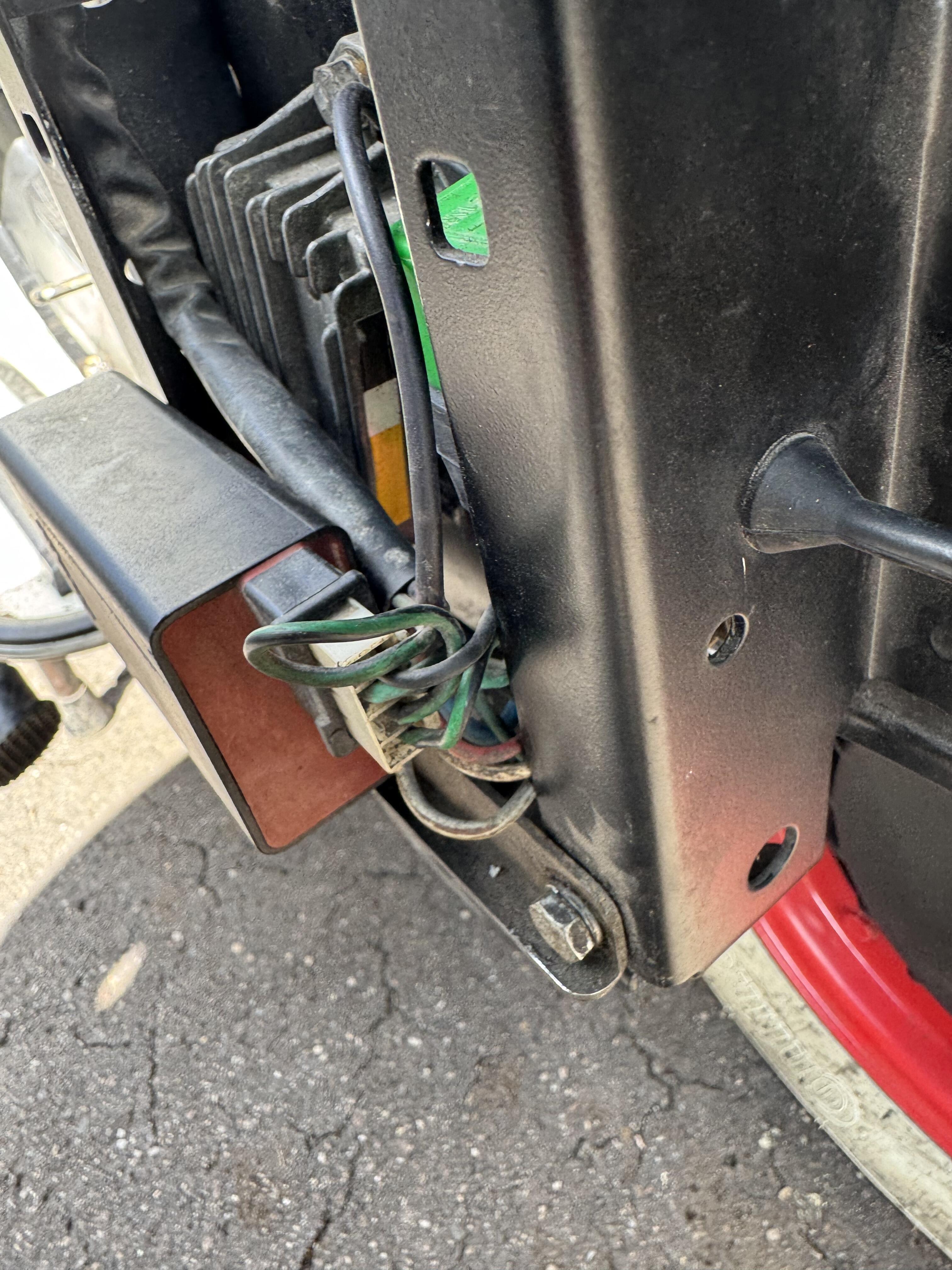

Auf der linken Seite kann ich den Messpunkt nicht erkennen.

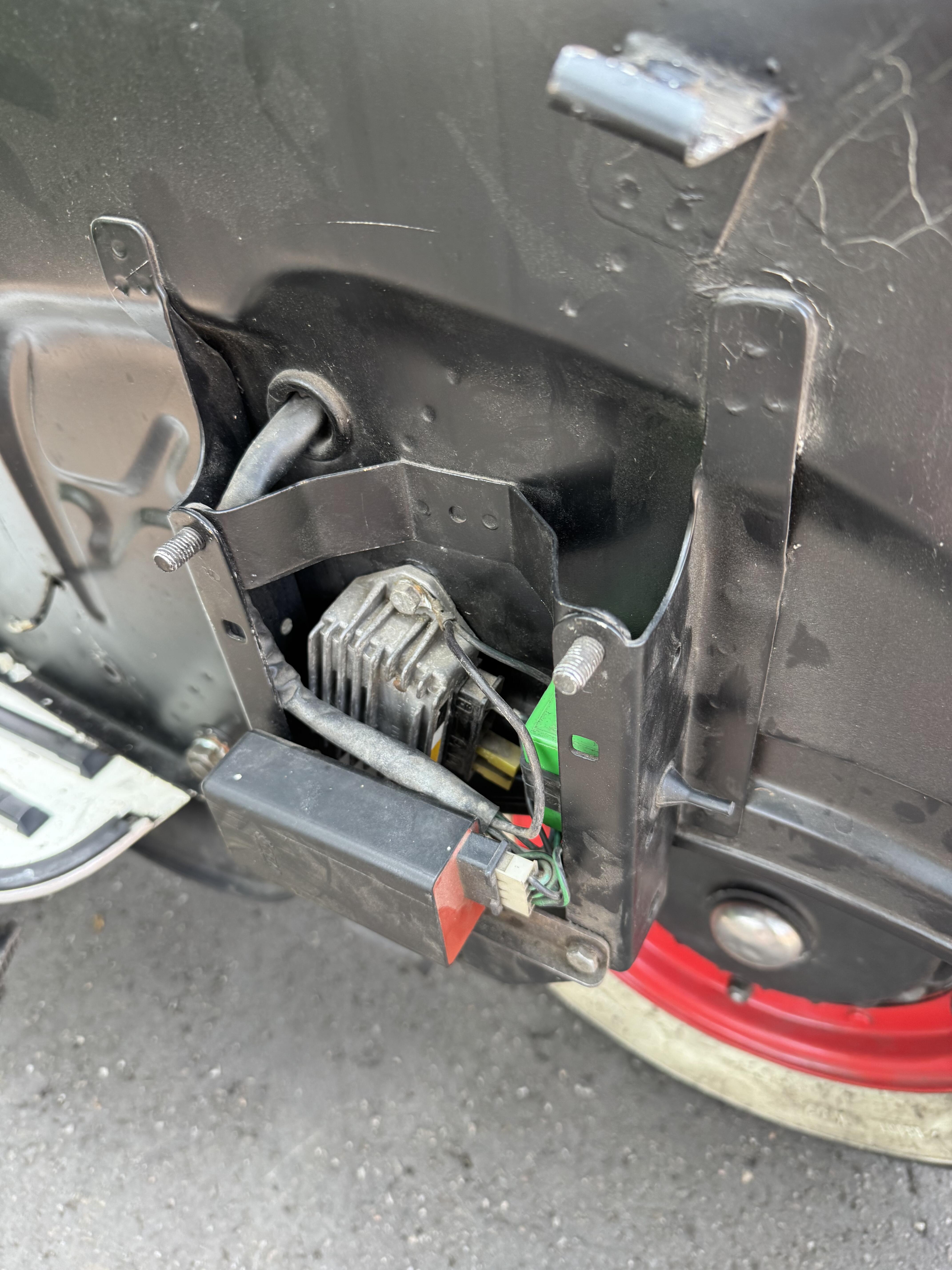

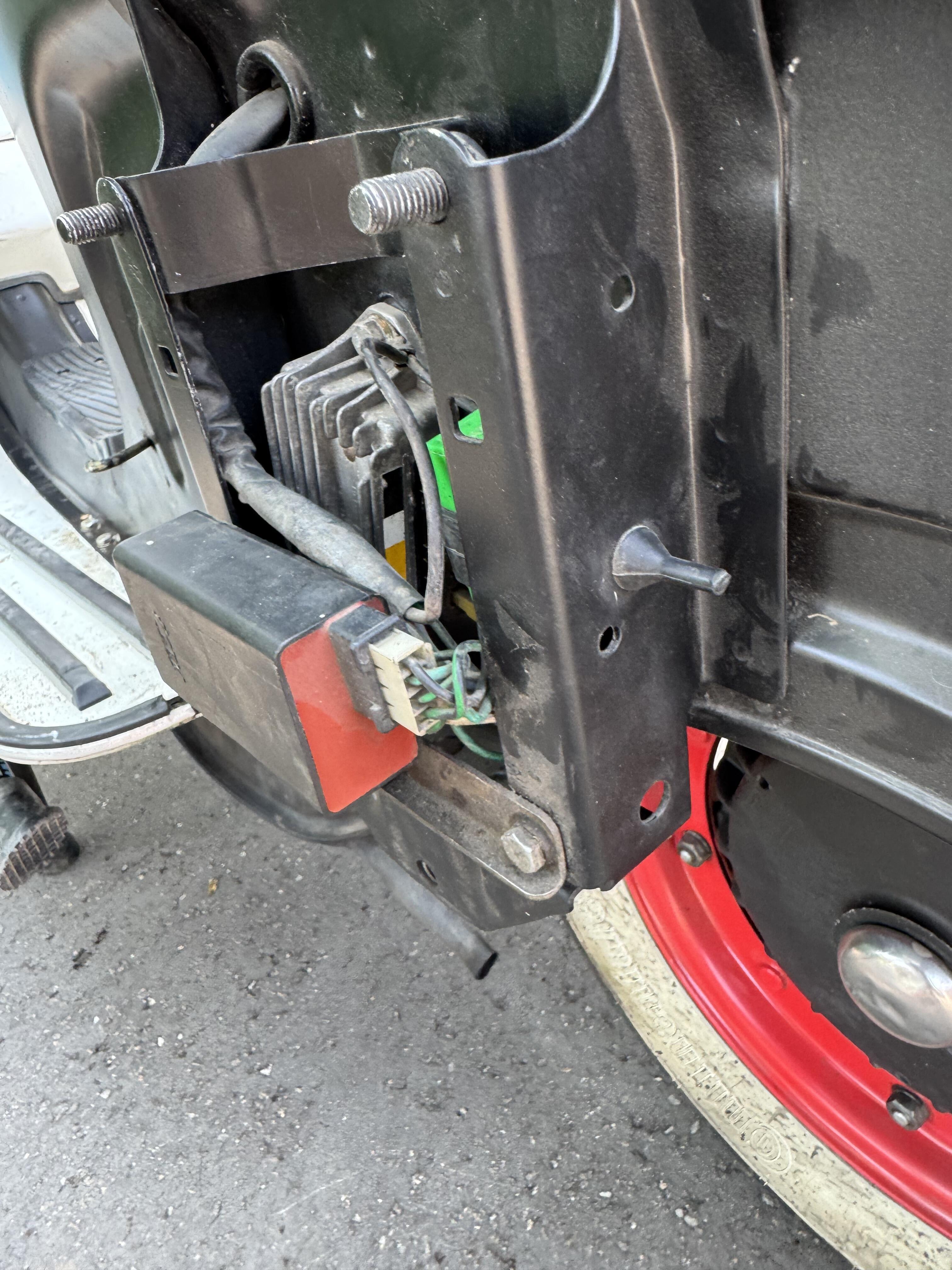

Der Metallklotz mit den Kühlrippen ist der Regler.

Der Kunststoffklotz mit den grün/schwarzen Kabeln der Hupengleichrichter.

Geschrieben

Blau gegen Schwarz bei Motorlauf irgendwas bis irgendwas … wichtig: Wechselspannung. Hab ich nie genau gemessen, je nach Drehzahl unterschiedlich aber wenn was kommt dann kommt was.



Wenn Du die Elektrik ohne Motor prüfen magst kann man mit nem Eisenbahn oder Halogentrafo einspeisen. Dazu brauchen manche Halogentrafos ne Mindestlast, ich nutze ne Glühdirne dazu.



Aber wenn am Hupengleichrichter was anliegt, ist ja grundsätzlich auch Spannung da.



Geschrieben
  • Autor

Einstellung von Bild 1 wurde auch bei laufendem Motor gemacht.

Geschrieben
  • Autor

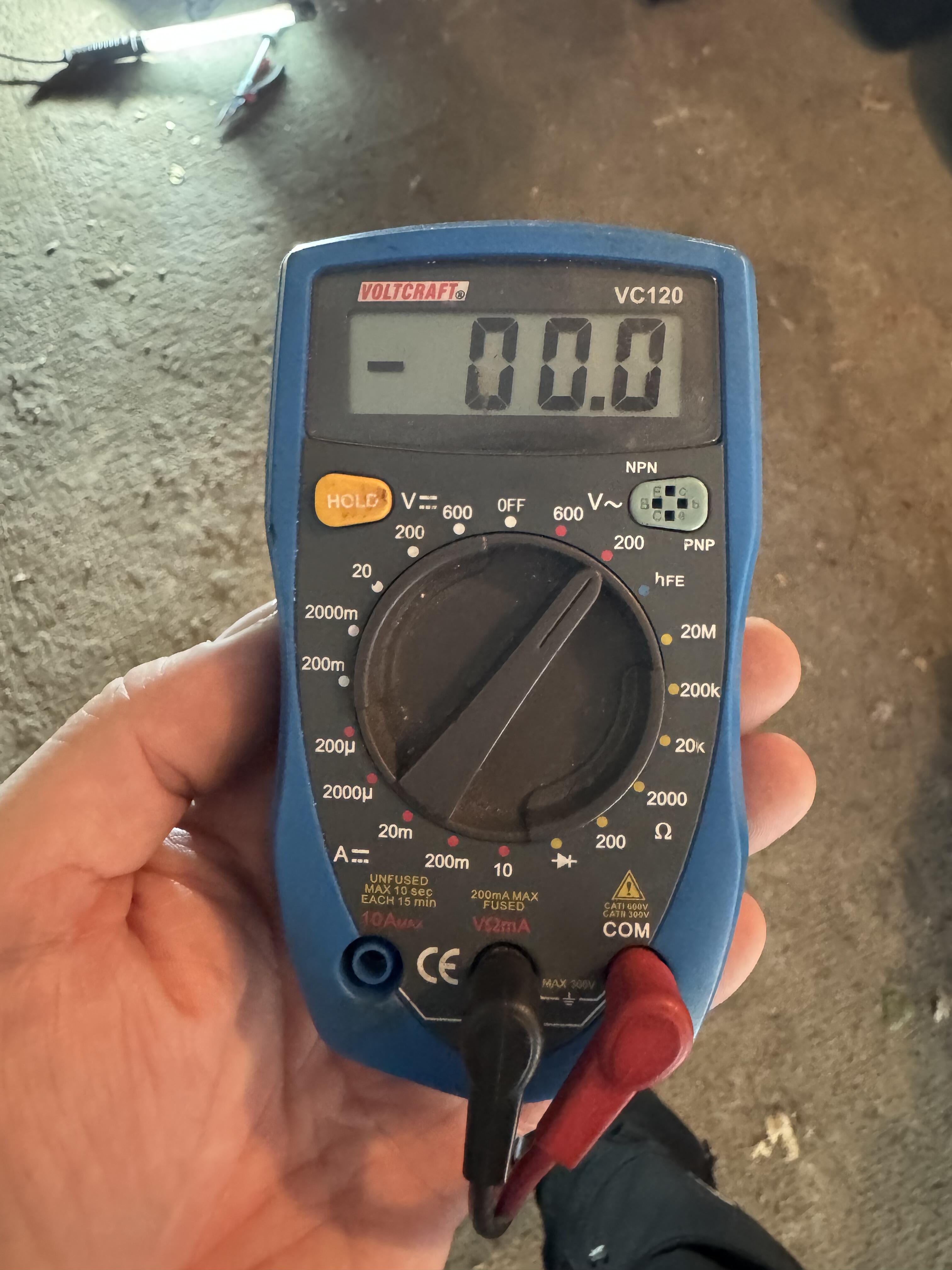

Also der Motor lief und ob der weiße Stecker getrennt oder nicht war, es gab keine Anzeige am Miltimeter.

Beim Widerstand messen kam auch nichts raus. Vorrausgesetzt, ich habe das richtig gemacht.

Geschrieben

Wenn da zwischen blau und schwarz bei laufendem Motor nichts rauskommt hast du vermutlich in der Kabelpeitsche einen Kabelbruch.



Polradabzieher besorgen, Polrad abbauen, Zündgrundplatte ausbauen. Markierung AT-IT checken und für den Zusammenbau Fotografieren. = Zündeinstellung.



Wenn du Löten kannst, kannst du die Kabelpeitsche ersetzen. Gibts hier im Forum oder in den Shops. 10 - 20 € Alternativ die komplette Zündgrudplatte ersetzen. 50 -- 100 € je nach Quelle und Qualität.



Ich Suche mal Bilder...

Geschrieben
  • Autor

Ist mit Kabelpeitsche dieses Schwarz blaue gemeint?

Dss geht doch etwas nach vorne und verschwindet dann Richtung linke Seite oder hab Ich  da einen Denkfehler?




Geschrieben
  • Autor

Kapier ich nicht. Müsste nicht der Blau schwarze  defekt sein, wenn dieser getrennt ist und von blau zu schwarz nichts ankommt. Also diese beiden mit dem runten austauschen?





Geschrieben
  • Autor

Okay habe gerade mal die besagte Zündplatte gegoogelt und ja das sieht man, dass ja mehr Kabel rauskommen als dieses Blau/ schwarze am runden Stecker.



Geschrieben
  • Autor

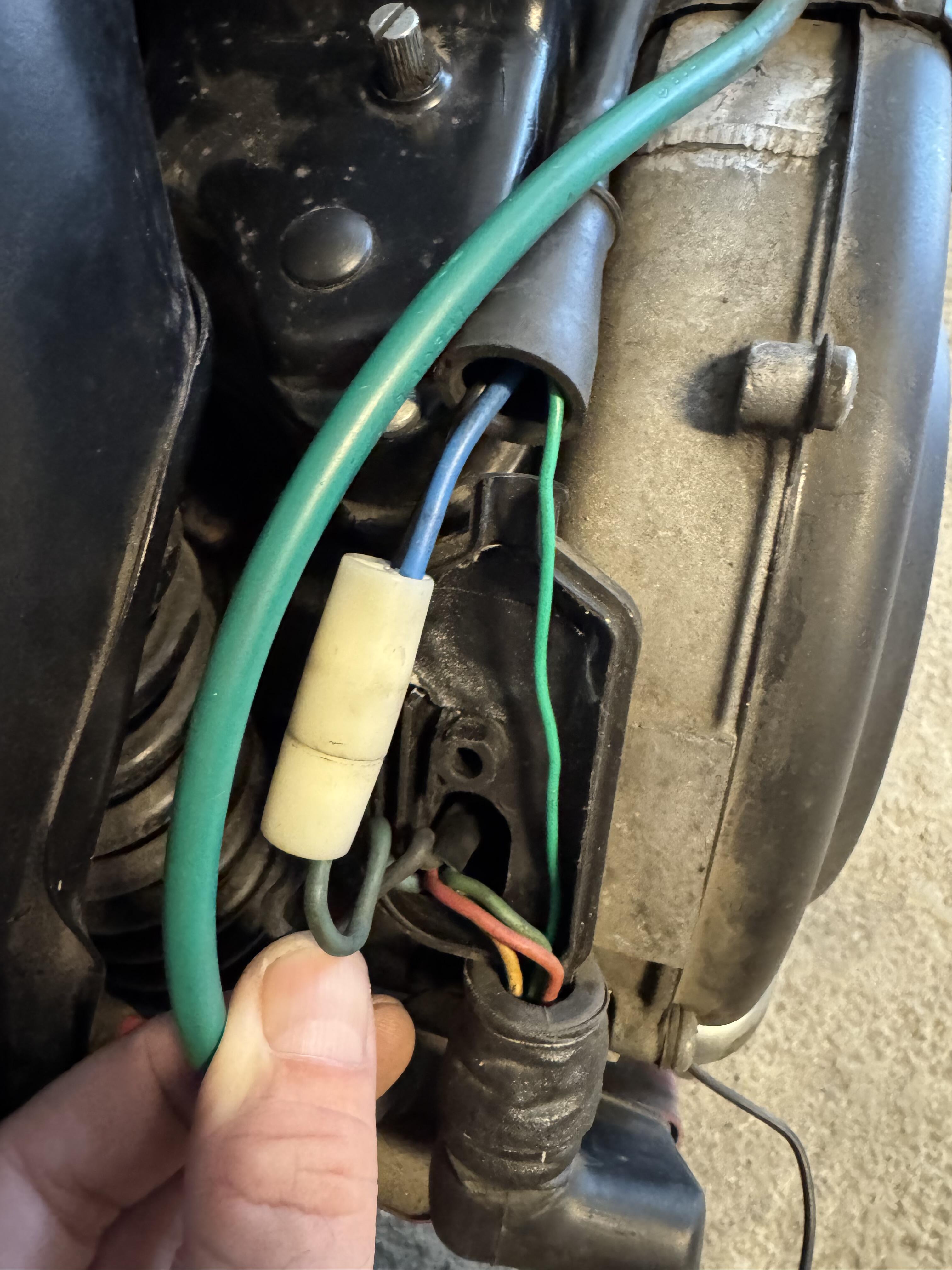

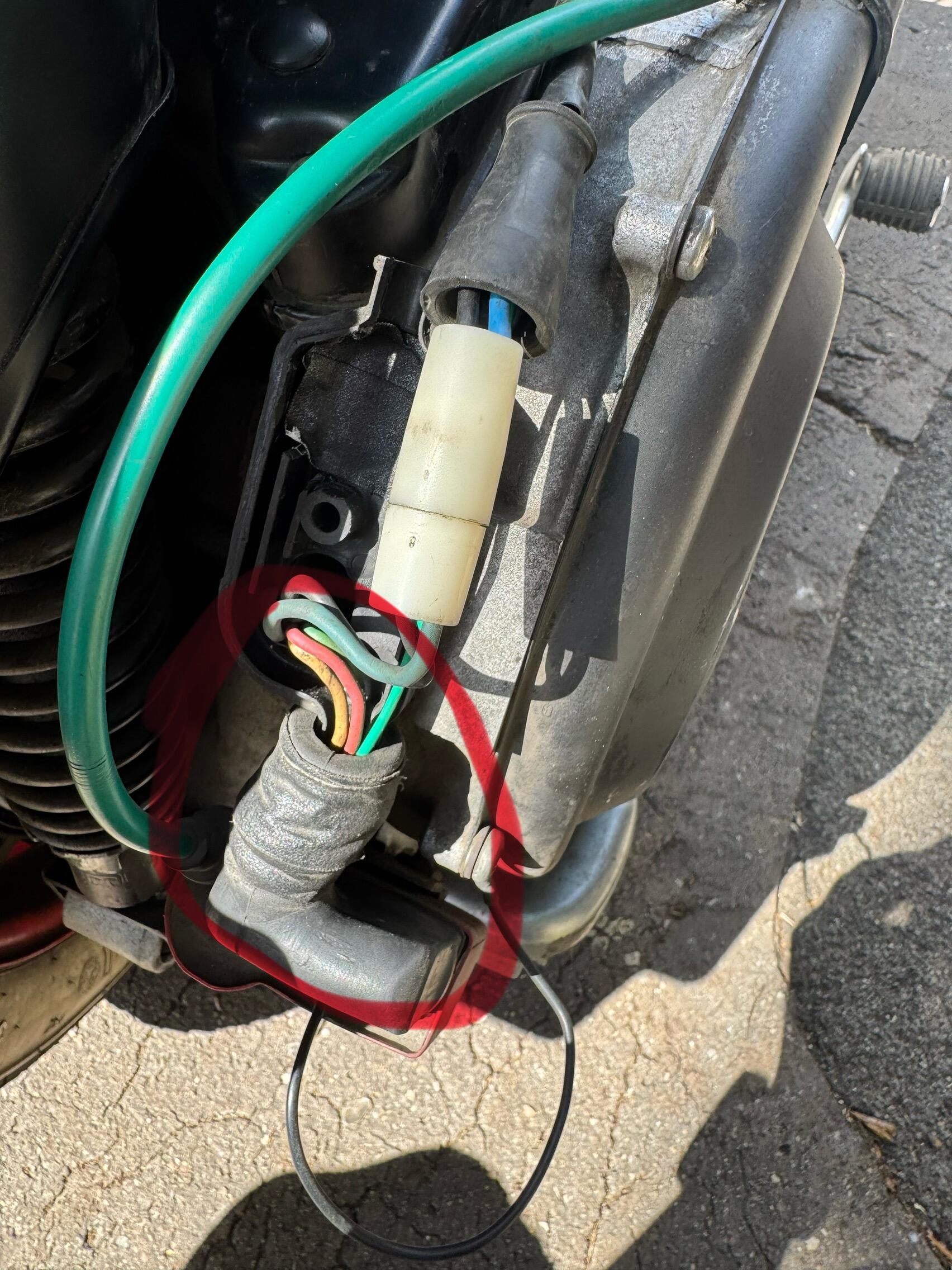

Ich muss nochmal fragen, ich finde nichts, wo die Kabel aus dem motor kommen. Da wo das Zündkerzenkabel reingeht, kommt ja von der CDi. Das grüne ist wohl laut Schltplan das Zündschloss. Wo kommen die anderen raus, die rot eingekreist sind. Und wenn ich den weißßen Stecker trenne,und dann schwarz zu Blau messen soll, wie kann da Strom drauf sein, wenn ich den Stecker trenne?


Bearbeitet von Macaron

Geschrieben

Stecker an der CDI abstöpseln und durch das faltenbebalgte Gummi pfriemeln, weißen Stecker auseinander - und dann kannst du nach dem Abnehmen der Lüfterradabdeckung und Demontage des Lüfterrades (Werkzeug besorgen!) die Kabel nach dem Lösen der Zündgrundplatte zusammen mit selbiger nach unten rausziehen.



Polradabzieher z. B.:

https://www.scooter-center.com/abzieher-buzzetti-m28-aussen-typ-polradabzieher-vespa-piaggio-125-180-ccm-takt/p-18346.html?utm_source=google&utm_medium=cpc&utm_campaign=22429650206&utm_term=&utm_content=&gad_source=1&gad_campaignid=22433185111&gclid=Cj0KCQjwjdTCBhCLARIsAEu8bpKzq4fgk3QFYE3Z6eQERwibfBiF6AVPyNQ3J2NsG8XyrkpntTDIHaMaAnwvEALw_wcB

Geschrieben

Falls da wirklich Kabel ausgetauscht werden müssen, kannst du das auch machen lassen. @Friedi bietet das an.







Wenn Du selbst an der Grundplatte löten willst, solltest Du einen Lötkolben mit genug Power parat haben. Mein 35W Lötkolben älteren Jahrgangs hatte zum Beispiel für diese Arbeiten nicht genug Hitze entwickelt.



Geschrieben
  • Autor

Danke Euch. Lotkolben hab ich aber, der und auch meine Fähigkeiten reichen dafür nicht aus. Muss mal schauen, ob ich dazu komme mal die Kabel von aussen zu checken.

Geschrieben

Musst ja nicht an der ZGP selbst löten.

Entweder machen lassen, oder halt eine neue nehmen.

Aber das Ding aus- und wieder einzubauen bekommst Du schon hin.

Falls Du dir den Abzieher bestellst, bestell Dir auch gleich einen Polradhalter



(z.B. urchmesser-bgm-pro/p-17990.html?utm_source=google&utm_medium=cpc&utm_campaign=21811911551&utm_term=&utm_content=&gad_source=1&gad_campaignid=21805412151&gbraid=0AAAAAC-u6vXGGn_hJWMpdowLdyUXFO4TQ&gclid=EAIaIQobChMIxpj-oPyBjgMVw7CDBx2FLwDZEAQYAiABEgK62fD_BwE)



Damit bekommst du das Polrad dann auch wieder montiert.



Bearbeitet von -Nepomuk-

Geschrieben
  • Autor

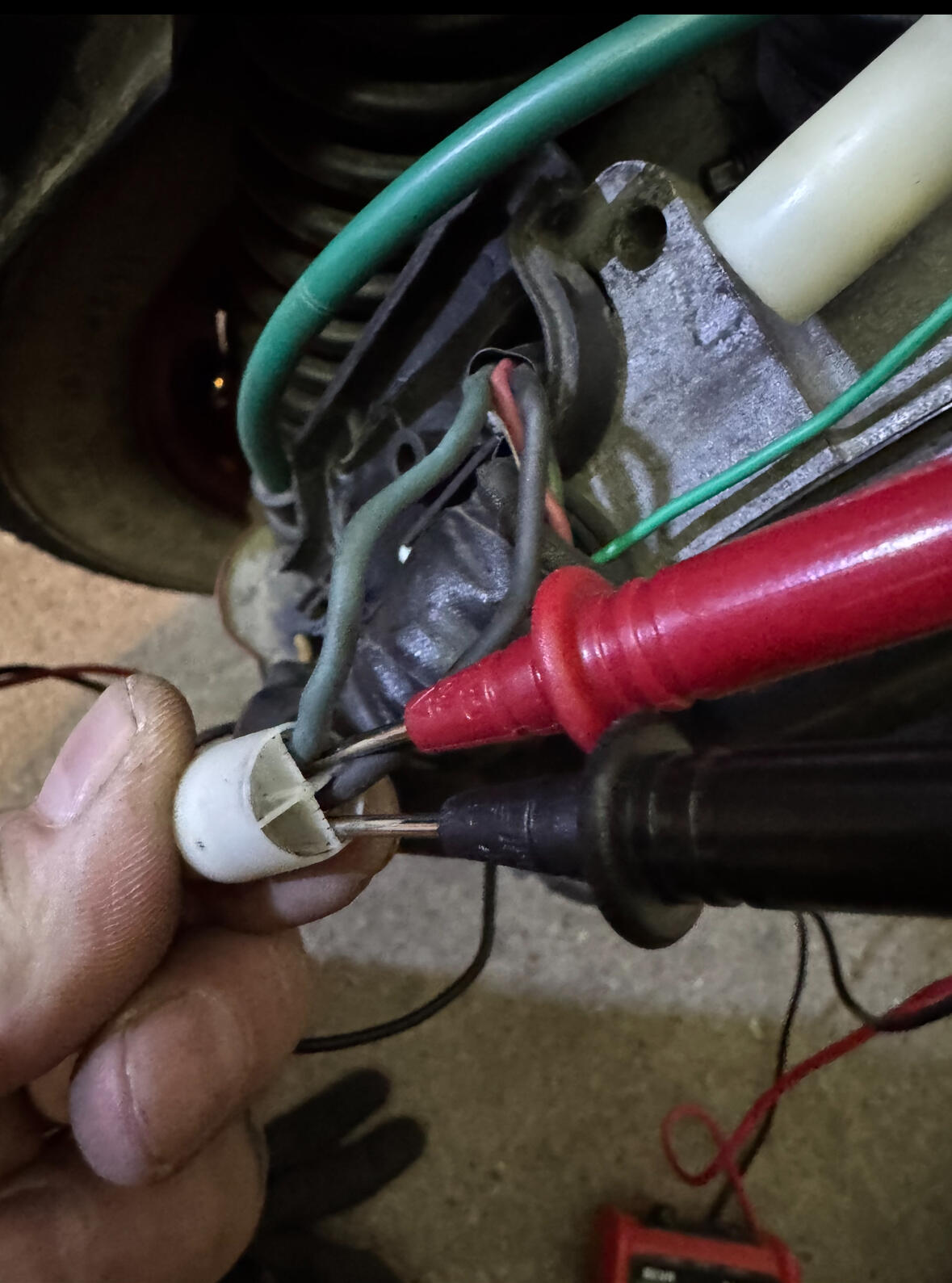

So gerade die Kiste nochmalzerlegt und mit einem anderen Multimeter mal gemessen

Wenn weißer Stecker zusammen ist, zeigt er Durchgang. Nehme an, wegen dem Gleichtichter auf der anderen Seite.
zieh ich den weißen Stecker auseinander, und messe Schwarz mit grün kommt kein Durchgang.

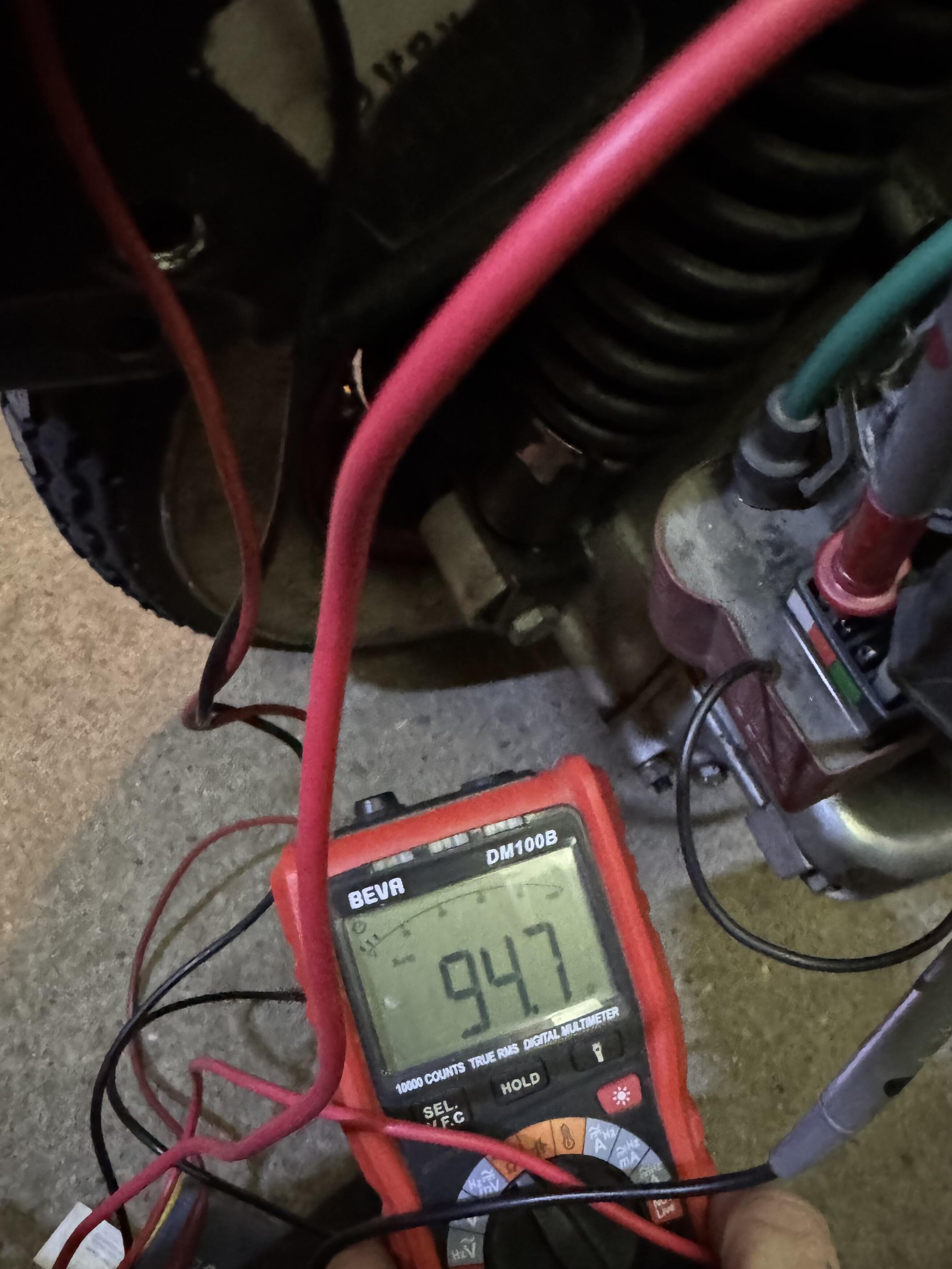

messe ich schwarz mit Rot an der CDi kommt Durchgang und auch was mit 95.

Also als Laie mein ich, dass grüne von der ZGP is kaputt. Oder?


Bearbeitet von Macaron

Geschrieben
  • Autor

Wenn Stecker offen und schwarz auf grün an der CDI dann 97 Ohm glaub ich.




Bearbeitet von Macaron

Geschrieben
  • Autor

Polradhalter liegt jetzt auch im Warenkorb. Danke. Ich hab noch nicht bestellt und warte kurz die Meinung ab, wenn weißer Stecker getrennt und schwarz und grün von ZGP kein Durchgang, dann grün kaputt?

wenn ich schwar mit anderen verbinde zeigt er Durchgang an.

Geschrieben
  • Autor

Ich sitz gerade am Handy in der Garage. Is etwas kompliziert das so zu lesen.
muss scharz grün Durchgang haben bei gezogenem Stecker?

Bearbeitet von Macaron

Geschrieben
  • Autor

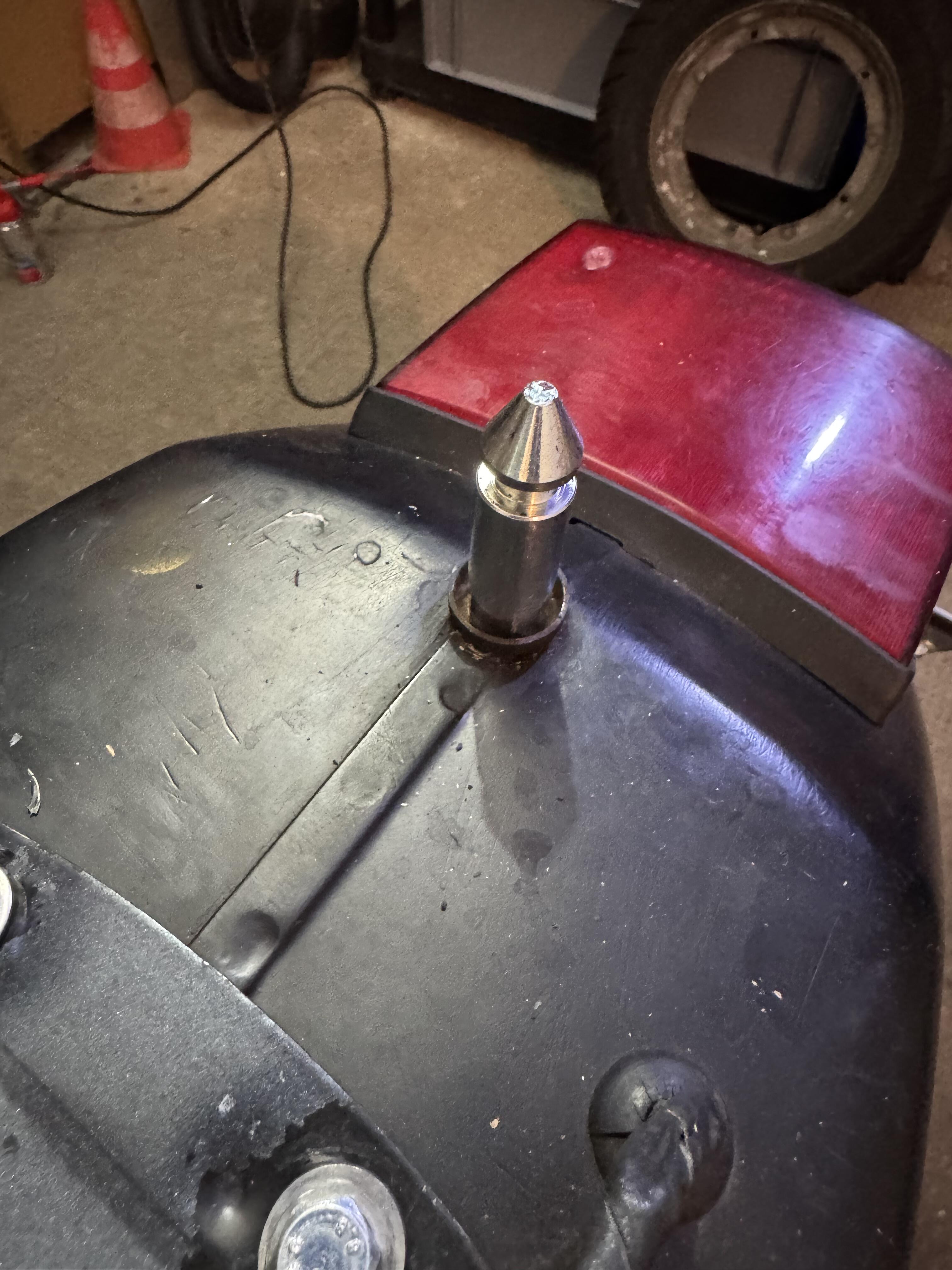

Hab den Sitzbankzapfen getauscht. Laut Internet oben raus und gut. Bei mir ist die Mutter abgefallen also Tank raus.

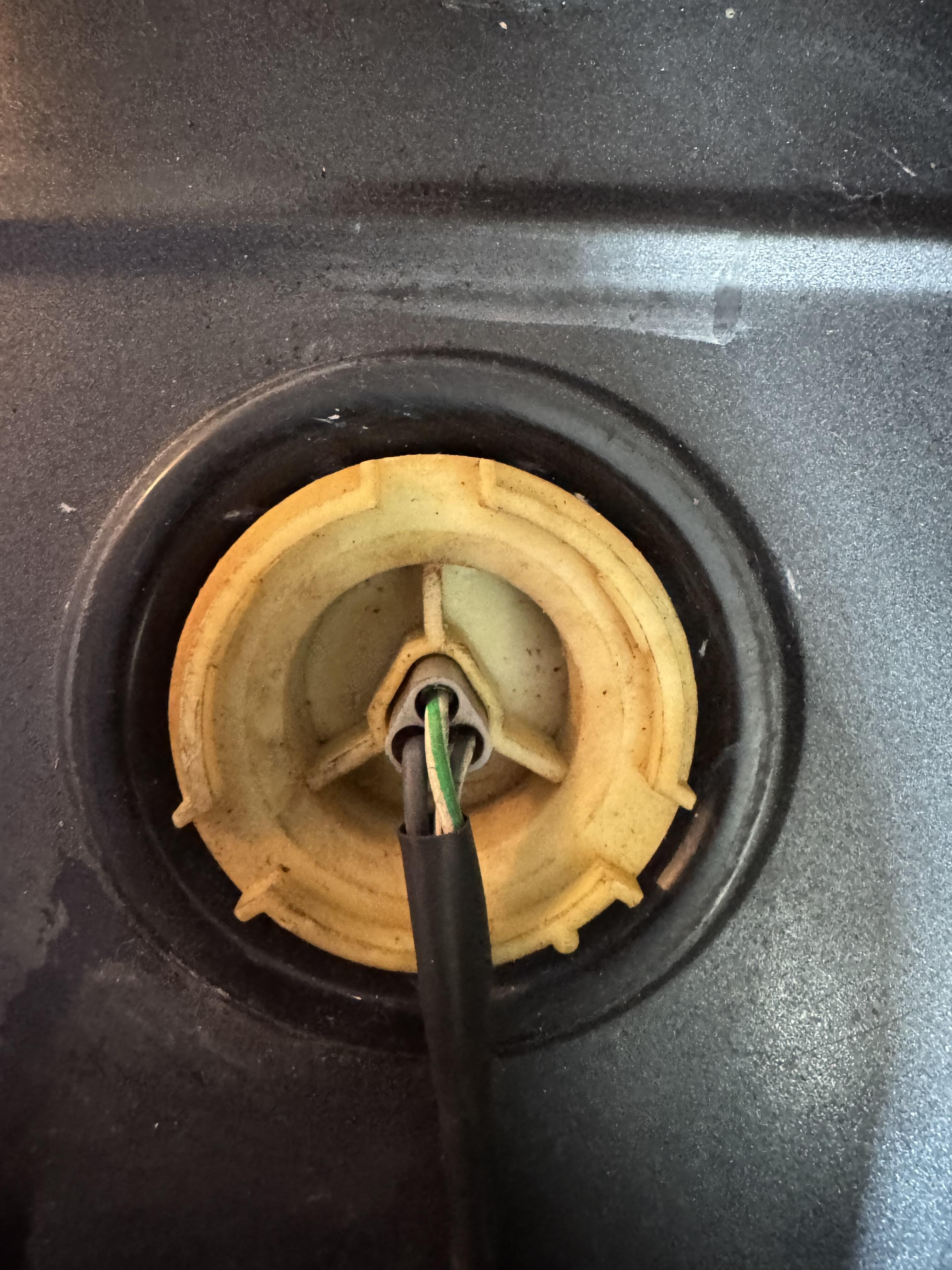

nun habe ich vergessen beim Tankgeber abziehen auf die Richtung zu achten. Dachte der passt nur in eine. Weiß jemand, ob das ro richtig ist grün/weiss oben und in Fahrtrichtung?
