Fuffi1973 schrieb am 28. Februar 2012 - 19:14:

@Dare: Was hast Du denn vom Vescom 1.0 noch übrig?

Was ich grad auf Anhieb gefunden hab:

Spannungsversorgung
3 Mal wild gelötet, Gleichrichtung über Diode, 1 Mal Bausatz mit Brückengleichrichter

Sensorschaltungen
Drehzahlerfassung über LiMa, 3 mal Tacho mit Kabel (funktioniert auch für Drehzahl auf ZGP)

Vescom 1
Connector wild bestückt, Connectorplatine von Level, Platine Anschluss Display, SD-Prototyp wild bestückt, SD-Platine von Level, Vescom-Platine aus der Serie, Vescom-Platine mit Optimierungen von Level, Aufkleber

Vescom 2
Unbestückte, undokumentierte Proto-Platinen mit geiler Scheiße (Akkuladeschaltung, ... ,...)

Vescom 3
4 Platinen unbestückt, 2 Mal fertig bestückt mit Display

Prototypen
SD-Board-Prototyp (Atmega, CAN-BUS-Anbindung, SD-Kartenleser)

Bauteile
Mehrere Can-ICs, andere ICs, Widerstände, Kabel, .., ..


Wie gesagt für Leute, die die Entwicklung weiter treiben wollen für lau oder wahlweise gegen Spende ans GSF oder so. Ich will da nix mehr für. Mir machts nix, da draufzuzahlen. Ich hab da so viel Zeit und Geld drin versenkt, das darf man keinem erzählen, hab aber auch verdammt viel dabei gelernt und betrachte das als Teil meiner Ausbildung :)

Angehängte Bilder (Vorschau)

•

Bearbeitet von dare, 29. Februar 2012 - 20:40,

[dare]

Gerade wurde ich per Mail kontaktiert:

"Hey
Wenn du den ganzen Kram einfach nur loswerden willst, Kannst du mir das ganze schicken. Ich studiere mechatronik und hab ab nächstem Semester eben auch mircokontroller. Zudem find ich das Projekt immernoch klasse und würd da auch noch versuchen was draus zu zaubern. Und nochmal Hut ab für das was du schon geschafft hast."




Ich möchte meine Antwort gern hier posten bevor ich das alles noch mal schreibe :)



Hi!
"einfach nur loswerden" triffts nicht. Bevor das bei dir rumgammelt würde ich es eher bei mir rumgammeln lassen :)
Wenn du dich aber wirklich für Mikrocontroller begeistern kannst, unterstütze ich dich gern dabei, das Projekt zu kapern.
Deine erste Anlaufstelle (neben einem einfachen C-Tutorial falls du noch kein C programmieren kannst) ist: http://www.mikrocont...VR-GCC-Tutorial - die mikrocontroller-Seite hat auch ein Forum in dem man viel lernen kann.
Schau dir dann mal ein bisschen dieses Datenblatt an um einen ersten Eindruck zu erhalten, was der Atmega32 so kann. Nicht schlimm, wenn du nicht alles verstehst. http://www.atmel.com...ges/doc2503.pdf - das Datenblatt wird häufig dein Freund sein.
Entwickeln kannst du am einfachsten in: http://www.atmel.com...icrocontrollers
Wenn du dann noch Bock auf die Nummer hast, wirst du einen Programmieradapter brauchen. Zum Beispiel diesen: http://shop.embedded...n=artikel&id=10
Hier: https://evolvis.org/projects/vescom/ findest du ein bisschen doku und die ganzen Sources (du brauchst svn (subversion) um das auszuchecken, für win: http://www.danielgru....de/coding/svn/). Code findest du unter SCM. Wenn du dich bei evolvis registrierst und vescom eine Aufnahme-Anfrage stellst, gebe ich dir auch die Berechtigung, bugeinträge, tasks zu erstellen/verändern und Code zu submitten.
Ich würde dann empfehlen, mit Vescom 1 anzufangen. Entsprechend würde ich auch erst mal die VesCom1-Sachen zuschicken, die ich noch habe. Da muss dann vielleicht ergänzend für 10 Euro Kram bei Reichelt bestellt werden oder so aber mit VesCom3 anzufangen ist etwas komplizierter. Die 1er Platine ist ohne SMD-Bauteile und so ist es einfach, irgendwo mal eine LED oder nen Taster einzulöten um einfach nur mit dem Controller zu spielen bevor man sich an den VesCom-Kram macht. Den VesCom-Code würde ich scheibchenweise konsumieren. Also erst mal schauen, wie das mit der Darstellung gelöst ist (LCD-Lib etc. ) zB. Oder wie Drehzahl/Tachodaten ermittelt werden usw. Ruhig auch einfach ein neues Projekt machen und code nach und nach umziehen sowie er verstanden wird. Dabei kannst du sicher auch noch einige Bugs und Unschönheiten aus meinem Code fixen.
Also: du hast jetzt erst mal input. Wenn du jetzt noch Bock hast, meld dich mit deiner Adresse und ich schick dir den VesCom1-Kram den ich noch hab.
Du darfst mich jederzeit gern alles fragen, wenn du nicht weiter kommst. Ich versuche mir dann die Zeit zu nehmen, das zu beantworten oder dich wenigstens auf die richtige Spur zu setzen.

Grüße!

Bearbeitet von dare, 9. März 2012 - 10:28,

[sic]

Hallo dare,
von deinem Projekt inspiriert, hab ich meine Elektronikbastellkenntnisse wieder reaktivert. Ich plane eine dezente light-Version für "analoge" Anzeige für RPM und EGT. Das visuelle Inteface besteht aus zwei 10 Segement Balkenanzeigen (gibt es da noch kleinere Alternativen?) und soll ganz schlicht am Lenker neben dem Lichtschalter platziert werden. Die Verpackung des ganzen wird sicher auch noch eine Herausvorderung.

Die TYP-K Temperaturmessung werde ich der einfachheit halber vermutlich wie in deiner Schaltung skizziert mit dem MAX IC machen. Die Abnahme der Drehzahl von der Bordspannung mit Spannungsteiler bzw. Optokoppler. Hat das bei dir geklappt bzw. wo lagen die Probleme, du bist ja dann auf einen Hallgeber umgestiegen?
Ein erster Versuchsaufbau mit Abnahme der Drehzahl aus der Soundkarte (GSF-Dyno File) war schon mal ganz ok. Die Frequenz hab ich per Interrupt abgenommen und Ausreisser per Software ausgefiltert.
Das ganze ist halt derzeit nur Schreibtischbastellei ...

[dare]

sic schrieb am 9. März 2012 - 11:20:

Hallo dare,
von deinem Projekt inspiriert, hab ich meine Elektronikbastellkenntnisse wieder reaktivert. Ich plane eine dezente light-Version für "analoge" Anzeige für RPM und EGT. Das visuelle Inteface besteht aus zwei 10 Segement Balkenanzeigen (gibt es da noch kleinere Alternativen?) und soll ganz schlicht am Lenker neben dem Lichtschalter platziert werden. Die Verpackung des ganzen wird sicher auch noch eine Herausvorderung.

Die TYP-K Temperaturmessung werde ich der einfachheit halber vermutlich wie in deiner Schaltung skizziert mit dem MAX IC machen. Die Abnahme der Drehzahl von der Bordspannung mit Spannungsteiler bzw. Optokoppler. Hat das bei dir geklappt bzw. wo lagen die Probleme, du bist ja dann auf einen Hallgeber umgestiegen?
Ein erster Versuchsaufbau mit Abnahme der Drehzahl aus der Soundkarte (GSF-Dyno File) war schon mal ganz ok. Die Frequenz hab ich per Interrupt abgenommen und Ausreisser per Software ausgefiltert.
Das ganze ist halt derzeit nur Schreibtischbastellei ...

Also zunächst mal freut es mich, dass Leute aktiv werden. Ich würde dich sehr bitten, eine gemeinsame Codebase mit VesCom anzustreben. Lasst uns doch die Schaltungen zur Erfassung von Drehzahl, Tacho, EGT, bla gemeinsam pflegen und eine Messbibliothek bauen. Die kann ich dann für meine "Daten per Bluetooth auf Android" - Abschlussarbeitsprojekt genau so verwenden wie du für dein light-Projekt und der dritte der sich per PM gemeldet hat für die weitere Pflege von VesCom. Der größte Vorteil wird sein, dass wir alle die gleiche Messbibliothek und Messschaltungen verwenden und gegenseitig von der Fehlerbeseitigung/Optimierung profitieren. Wir können das gerne auch als eigenständiges Projekt irgendwo einstellen. Biste an Bord? Das wäre wirklich cool. Und würde uns allen dreien das Leben leichter machen. Da code ich dann auch mit!
Den Code zur Auswertung von Drehzahl über Licht findest du übrigens in den VesCom3 sources auf evolvis. Schaltung wohl ebenfalls, glaub ich. Ich hab das damals verworfen weil die Dimensionierung ohne Oszi sehr schwer war. Inzwischen hab ich aber eins. Die Schaltung ist simpel. Spannungsteiler, Kondensator zum glätten und Z-Diode zum begrenzen. Das ergibt bei kluger Dimensionierung quasi Rechtecke. Schau mal, irgendwo hier gibts Oszi-Screenshots davon.

[sic]

Danke für die Info. Die z-Dioden Version werde ich jetzt fürs erste mal aufgreifen. Gemeinsame Dokumentation und Codebasis - gerne. Ich fürchte nur, dass ich im Thema Microcontoller und Programmierung noch nicht ganz so weit bin, um da jetzt schon konstruktiv zu einem größeren Ganzen beizutragen. Werde aber hier im Forum den Fortschritt dokumentieren.

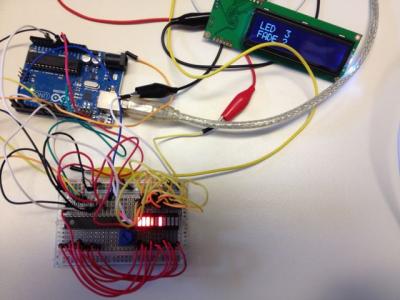

Als Controller nutze ich in meiner Spielwiese den Arduino (ATmega 328) mit der mitgelieferten Programmierumgebung:
http://physicalcompu...%3DA-1109600%26
bzw.: http://physicalcompu...%3DA-1110000%26
