276 Antworten zu diesem Thema

[Ölsau]

Sehr schön gemacht, ich befördere Dich hiermit zum technischen Leiter.

[gravedigger]

ja, man muss es euch werkern da unten in der halle auch einfach machen, sonst wird das nix

werde die tabelle um den einstellwinkel ergänzen, damit es auch sicher passt .

Bearbeitet von gravedigger, 24. Oktober 2006 - 15:04,

[JOB]

Geheimer Wunsch: Aus Stahl, mit Gewinde, 60°-Senkung an beiden Enden um das Ding gleich zum Polrad abdrehen zu benutzen.

[gravedigger]

morgen gibt es ein update mit den geheimen wünschen.

[Blue Baron]

@job: sehr gute idee

[JOB]

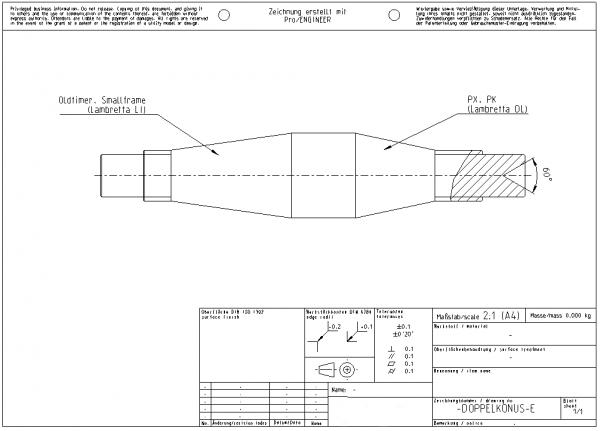

So ungefähr wie auf dem Bild. Winkel sind Phantasie, nur zum Verständnis.

Edit: Sorry für die beschissene Qualität; irgendwie bring ich keine Screengrabs hin. :uargh:

Angehängte Bilder (Vorschau)

•

Bearbeitet von JOB, 24. Oktober 2006 - 15:26,

[gravedigger]

gehärtet und geschliffen?

[JOB]

 gravedigger schrieb am 24 Oct 2006, 16:26:

gehärtet und geschliffen?

Tät sich schon lohnen finde ich.

[T5Rainer]

Will auch Lambretta-Doppelkonus (LI und GP) mit Zentrierung a la JOB.

[gravedigger]

würde aber eher einen einfachen konus machen aber dafür das dicke ende zylindrisch verlängern um hier mit dem 3 backen futter spannen zu können ohne dass die auflagefläche fürs prisma in die fritten geht.

[kan_Kuma]

seh ich auch so wie der gravedigger. Maximale Lebensdauer als Wuchtdorn
Geht aber auch als Doppelkonus. Die zylindrischen Teile länger ausführen und unterteilen in Spannbereich und Wuchtbereich für die Prismen

Würde dann auch jeweils so nen Doppelkonus für Lamy und Vespa nehmen, super Idee das Teil

Wenn die Dinger dann auch noch geschliffen und gehärtet werden.... :love:

Cheers
Chris

Bearbeitet von kan_Kuma, 24. Oktober 2006 - 17:12,

[JOB]

 gravedigger schrieb am 24 Oct 2006, 17:24:

würde aber eher einen einfachen konus machen aber dafür das dicke ende zylindrisch verlängern um hier mit dem 3 backen futter spannen zu können ohne dass die auflagefläche fürs prisma in die fritten geht.

 kan_Kuma schrieb am 24 Oct 2006, 18:10:

seh ich auch so wie der gravedigger. Maximale Lebensdauer als Wuchtdorn
Geht aber auch als Doppelkonus. Die zylindrischen Teile länger ausführen und unterteilen in Spannbereich und Wuchtbereich für die Prismen

Eben. Bissi länger, dann geht das schon. 12er Durchmesser ist eh besser in ner Spannzange aufgehoben, und wenn das Ding noch hart ist passiert eh nix.

Zitat

Wenn die Dinger dann auch noch geschliffen und gehärtet werden.... :love:

Kann mir das ja mal anbieten lassen was so Teile kosten wenn man 10 Stück macht. Würde so nen Stumpen aber eher plasmanitrieren lassen; gibt weniger Verzug und hinterher kaum Aufwand zum Schleifen.
Oder haben die Ölsau oder der Gravie da Connections? Will niemandem reinpfuschen..

[gravedigger]

ne, mach nur.

[Ölsau]

Ja, mach.
Ich kann auf meiner kleinen Drehbank eh nur relativ
weiches Material bearbeiten. Und mit den Winkelangaben
hab ich auch so meine Probleme weil ich keine so genaue
Ablesemöglichkeit habe. Bisher hab ich den Konuswinkel so
Pi mal Auge eingestellt und das gedrehte Teil in ein Lüra
reingesteckt und geguckt wie die Fläche trägt. Danach hab
ich den Winkel vom Oberschlitten wieder etwas verändert
bis es optimal gepasst hat. :plemplem: So Profimetallbearbeitung
kann ich hier oben in meiner Chefetage halt nicht.....
Aber dafür ist mir gestern ne Idee gekommen wie man auch
ohne die Schienen Wuchten kann:



LG,
Ölsau

[JOB]

 Ölsau schrieb am 25 Oct 2006, 08:50:

Aber dafür ist mir gestern ne Idee gekommen wie man auch
ohne die Schienen Wuchten kann:

Geil, mit Tannenzäpfle wuchtet sichs sicher optimal. Biete das nächste Jahr in Stockach an der Bar als Service an. Alternativ könnte man auch zwei Fackeln essen und die Holzstecken nehmen.


Also, dann zeichne ich das mal in ordentlich und hole Angebote ein. Bräuchte aber trotzdem die Winkel, vor allem von den Lammies.

[T5Rainer]

 JOB schrieb am 25 Oct 2006, 08:56:

Bräuchte aber trotzdem die Winkel, vor allem von den Lammies.

GayPeh-Konus @ KLICK

[gravedigger]

:love: :love: :love: :love:

[lindy]

 JOB schrieb am 24 Oct 2006, 18:31:

Kann mir das ja mal anbieten lassen was so Teile kosten wenn man 10 Stück macht.

Ja, mach doch mal...

[JOB]

 lindy schrieb am 25 Oct 2006, 14:02:

Ja, mach doch mal...

Wirst schon früh genug merken! :grins:
Brauch aber erst alle Konüsser.

[gravedigger]

lasse dir heute von den muclern ein paar kurbelwellen oder lüfterräder mit an den stachus bringen und leg die morgen auf die messmaschine.


gravedigger: 1x piaggio und 1x lambretta

Bearbeitet von gravedigger, 25. Oktober 2006 - 13:30,
