Alle Inhalte von Werner Amort

  1. Kurzes Update momentan habe ich noch 3 Prüfstandskits zu fertigen, die sind beim fertigwerden, das hat jetzt erstmal vorrang. bezüglich AFR ich bestelle jetzt mal 10 Controller in Kanada. habe ja schon einige Anfragen ihr seid alle unverbindlich berücksichtigt, auch wenn ich noch nicht geantwortet habe. Preislich kann ich mich aber erst festlegen sobald die Controller durch den Zoll sind. habe bis jetzt immer nur einzeln bestellt, kann nich genau sagen was bei der jetztigen bestellung an Zoll dazukommt. aber wie gesagt ihr seid alle mal unverbindlich berücksichtig, und könnt dann immer noch sagen, ja oder nein @Zeiti habe gerade ein kleines PCB mit der nötigen zusatzschaltung für den I2C bus gezeichnet. das hat dann 54x40mm und dürfte in so jedem vorhandenem Gehäuse platz haben, für die fälle wo das normale AFR Board nicht platz findet. werde jetzt einige bestellen...
  2. Ja habs eben noch nicht geschafft allen pms zu antworten... Wird schon Ähm wegen verbindung AFRBoard zum Mega. Ich würde immer eher versuchen das afr Board direkt auf den mega zu stecken und wenn wirklich nötig den Kabel zur Sonde zu verlängern. Das ist sicher unkritischer und weniger EMVStöranfällig, als wie die I2C leitungen, durch den Prüfstandsraum verlegt zu haben... Eine I2C Leitung durch einen Prüfstandsraum verlegt macht mit Sicherheit Probleme... Bei mir habe ich den Mega unten neben der Rolle, und ca 1.8mt Kabel zum Stecker für die LambdaSonde. An der sonde selbst hats ja auch noch kabel, damit kommt man eigentlich überall hin. Sonst kann ich das 6 Polige kabel zur sonde sicher auch länger ausführen....
  3. Hier mal vorab der neue Sketch für die 3.0.0 damit können alle die schon ein Max31855 BreakoutBoard haben mit der 3.0.0 bereits EGT mitaufnehmen der Sketch braucht die SparkfunBME280 Bibiothek sowie die Ardafruit Max31855 Bibiothek. Ist ein Max31855 vorhanden muss vor dem Upload noch bool thermo = false; auf bool thermo = true; gesetzt werden. liefert der neue Sketch keine Wetterdaten muss noch die I2C Adresse vom BME280 im Sketch angepasst werden. wenn 0x76 nix liefert auf 0x77 stellen 240224_MEGA_PST_EGT-3.0.0-prerelease.zip
  4. Nein es braucht eine Zusatzschaltung damit der I2CBus auch dann läuft wenn die Sonde aus ist. Du musst auch nix umbauen Einfach das Lambdaboard zwischen Mega und deinem Board und gut...
  5. Doch das geht sich schon aus. Monzas sind lang
  6. Ich hab mal bei nem Autoradio, das Poti einfach mit schnöden Bremsenreiniger gespühlt. Hat top funktioniert. Eine Nachbehandlung mit vaseline würde wohl sicher nicht schaden, warmir aber nicht drumwert eigens was zu bestellen ...
  7. Das praktische an so alten Stereoanlagen ist dass man auch gleich ne Heizung hat.... Habe im keller eine 20jahre alte Pioneer Stereo welches ich über ein altes Smartphone mit nem Webradio versorge. Das ding zieht ausgeschaltet(!) im Standby dauerhaft fast 30W.... Also immer schön Steckerleiste und ausmachen...
  8. Dann braucht man auch keine Hauben cutten
  9. Ist bekannt, wenn aktiviert müssen auch wirklich 2 zusatzkanäle reinkommen Ein einfaches Serial.print(";20"); Zwischen Serial.print( c, 2); und Serial.print('\n'); löst das problem, beim alten sketch
  10. Im Screenshot von oben lass ich mir Lambdawert und die Temperatur der (beheizten) Lambdasonde anzeigen. Letzteres einfach als Kontrolle, ob die Sonde richtig positioniert ist und der Controller richtig arbeitet. Zum Motor sagt das nicht aus, klar. So hab ich das übrigens schon seid 3 Jahren am Stand. Der neue Sketch wird dann so sein, dass er automatisch erkennt sobald eine EGT Sonde am Max31855 angesteckt wird und die Egt-Temperatur überträgt anstelle die der Sonde... Das funktioniert am Labortisch im Keller jetzt schon perfekt, möchts aber noch komplett durchtesten...
  11. Gerade mit einer VorabTestversion einige läufe mit AFR gemacht. Muss sagen funktioniert wirklich sehr fein. Zur benötigten Hardware schreib ich die die Tage was
  12. Bin fürs erste echt zufrieden Um die 5500rum geht vielleicht noch was am Vergaser, mal sehn
  13. Werner Amort

    Moto GP

    Ich hoffe mal auf ServusTV Österreich. Das krieg ich hier Terrestrisch rein... Ähm wie schauts bei den Schweizern Öffentlich-rechtlichen aus Sf2, haben die net auch übertragen?
  14. Puh weiß ich net Hab auch mal geschaut In Weekender-Setup, also Hochdach, keine Küchenzeile, heißt sowas dann zB Pössl Vanster, und kostet als 4 Jahre alte Möhre mehr als damals Neupreis Liste. Klar das nennt man glaube ich Inflation Aber wirklich billiger als zB ein Vito Activity sind die auch net... Keine Ahnung. Hab das thema erstmal aufgeschoben und bau mir ne Campingbox für meinen Caddy... Momentan gehts eh nur darum dass ich alleine mal auf nen Event pennen kann... Für Familiencamping ist die kleine noch zu klein...
  15. Endlich durchgeschweißt Elektropassiviert Und mit Halter festgemacht. Bin gespannt was die Rolle sagt
  16. https://www.riminilambrettacentre.com/it/bauletto-bicilindrico-xl-per-lambretta-dl.html Gibts auch in 2 größen Einmal nur öl Einmal öl mit Kondome...

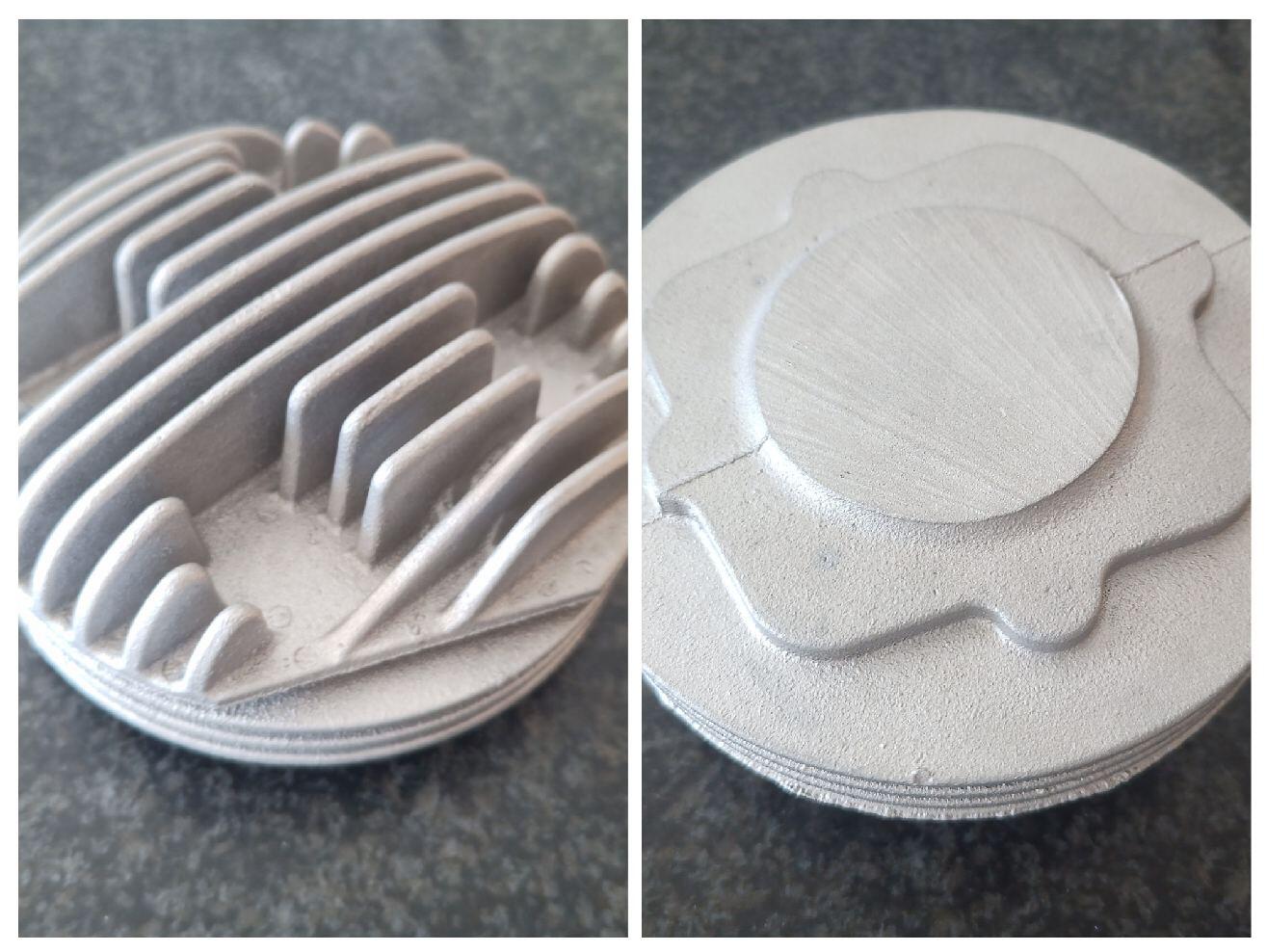

  17. Ich hab ja den cp 105 Kurbelwelle Original mit neuem Pleuel von Casa und nachgerüstetem anlaufscheiben. Hab jetzt einige Tankladungen Prüfstandsläufe gemacht Welle scheint zu halten. ScooterCenterPhillipp hat mal ne Kurve vom one05 mit Lui75 Auspuff gepostet Die fand ich recht schön, und auch plausibel. Ich höffe meiner legt mit dem Eigenbauauspuff noch a bissl was drauf, der wäre jetzt auch bereit zum testen.... Ich würde das kit nochmal kaufen bin damit zufrieden . Der Charm an den Kram ist aber, find ich, dass nicht alles schon so durchexzerziert ist, wies bei den Serie3 usw ist.
  18. http://www.sportdevices.com/download/rollerssheet2.xls Damit kannst du die Trägheit deiner Rolle ausrechnen. Bei mir habe ich dem errechnetem Wert dann ca. 20% draufschlagen müssen. Dann hat meiner ca. das angezeigt was auch andere hier in der Gegend Anzeigen. Zum schluss ists zum abstimmen aber sowieso egal...
  19. Bei solchen setups hat sich eine originalbox mit rausgetrennter Blechkurve und zusätzlichem kart intake von rechts bewärt Als Filter ein BGM mit Metallsieb. Gibts auch bilder hier im forum. Das ist dann (ein bisschen) leiser als die BGM Box und drosselt auch nicht (mehr)
  20. Noch einige Worte zur Installation und zum Projekt. Hier gibts ein bissl was an Dokumtation https://github.com/gruaGit/WildBugChilGru/tree/master/Doc kurze Einführung ins Programm Hardwareseitig basiert das System auf einem Arduino Mega. die 2 Drehzahlsignale müssen als 5V TTL Signal an Pin 48 und 49 anliegen, hier gibt es verschiedene Ansätze die Signale von Zündung und Rolle zu sauberen TTL Signale aufzuarbeiten. Man muss aber sagen grundsätzlich ists nicht die Kunst das System ans laufen zu bekommen, sondern dass es auch dann noch läuft wenn da ein Roller mit womöglich untentstörter Zündung daneben läuft, dafür muss dann auch alles passend abgeschirmt sein usw... Klimadaten kommen per BME280, alles was an Zusatzkanäle aufgenommen werden soll (EGT, AFR) muss vom Arduino verarbeitet und mit ausgegeben werden. Dadurch dass wir hier die ArduinoIDE nutzen, kann auch relativ einfach der Funktionsumfang angepasst werden... Das Projekt ist als OpenSource Project gewachsen, wenn jemand sich das gern selbst zusammenfriemelt, gerne. Freuen würden wir uns dann aber über einen kleinen Obolus für die Softwareentwicklung an den Spenden Button im Programm. Was ich anbieten kann ist das Komplettsystem als fertig verkabeltes Kit, mit der Software fix fertig installiert, auf einem gestelltem Rechner. Schaut dann so aus. Also die komplette Hardware, bestehend aus *Arduino *mein Board zur aufarbeitung des Zundsignals, des Encodersignals, und den Wetterdaten. die verwendete Schaltung hat sich bewährt und liefert auch bei Problemzündungen saubere Signale. *ein passender Encoder für die Rolle *Litze zum Abnehmen des Zündsignal Alles fertig verdrahtet und abgeschirmt. Installiert im passendem Alugehäuse. Installation der benötigten Pakete und Treiber auf deinem Rechner übernimm auch ich. Du musst nur den Encoder an die Rolle bauen und kannst sofort loslegen. für die Komponenten und Arbeit muss ich halt eine Kleinigkeit verlangen. Davon geht dann auch was in die Projektkasse für die Softwareentwicklung. näheres gerne per PM 23.02.24 Ergänzung zum Thema Zusatzkanäle EGT und AFR Nachdem ja Viele den Wunsch geäußert haben auch eine Temperatur bzw den Lambdawert mit aufzuzeichnen: bereits jetzt steht auf Github eine Vorabversion Online. https://github.com/gruaGit/WildBugChilGru/tree/3.0.0/LabVIEW Es werden hier 2 zusatzkanäle mit aufgezeichnet und nach dem Lauf als eigenständiger Graph angezeigt. wie hier im Graph die Temperatur der Lambdasonde und in rot der AFR Wert die zusätzlichen Daten werden schon jetzt im XML mit gespeichert. Was, Stand heute, noch nicht implementiert ist, eine Anzeige der zusatzkanäle im "ReCalc". Wenn man AFR und EGT in der EXE deaktiviert, funktioniert die auch mit dem alten Arduino Sketch wie gehabt. Ich hoffe komme am Wochenende dazu den neuen ArduinoSketch soweit zu testen dass ich ihn vorab hochladen kann. Ziel wäre ein Sketch der automatisch erkennt ob zusatzhardware vorhanden ist und dementsprechend die Daten übermittelt Hardware für EGT: Als Treiber für die üblichen K-Type EGT Temperaturfühler wird ein Breakoutboard benötigt https://www.adafruit.com/product/269 davon gibts auch derivate, bei Amazon,Ebay,Aliexxpress die sollten auch funktionieren, wichtig aber dass Sie 5V kombatibel sind (dh. 6pins haben) im zweifel gerne PM an mich die Pins zum direkten auflöten des BreakoutBoards auf die Prüfstandsplattinen sind auf allen Arduino basierten PrüfstandsPattinen vorhanden. Hardware für Lambda Als Erweiterung für die Lambdasonde habe ich ein Board designt welches zwischen Arduino und dem Prüfstandsboard zwischengesteckt wird. das heißt die Erweiterung wird auf den Mega aufgesteckt und das vorhandene Prüfstandboard auf die Erweiterung. Auf derm Lambdaboard arbeitet dann ein Spartan2 I2C Lambdacontroller welcher die Werte in digitaler Form zum Arduino übermittelt. Am Lambdaboad wird dann die 6polige Bosch LSU 4.9 angesteckt, welche dann automatisch aktiviert wird wenn das Board mit 12V (min 5A) versorgt wird. Wenn keine 12V anliegen misst man ganz normal ohne Lambdasonde. Die Gehäuse für die Sets welche grad in Mache sind, sind übrigens schon so gewählt dass beide oder auch nur jeweils eine Erweiterung (AFR und oder EGT) drinnen Platz finden. so kann man immer auch in einem späterem Moment upgraten. Mit der Lambdaerweiterung arbeite ich schon seit 3 Jahren am meinem Stand das hat sich so echt bewährt. Die Datenübermittlung ist durch die digitale übermittlung durch den I2C Bus viel genauer als wie sie zB. über einem analog Eingang wäre, der Controller ist reaktionsschnell, und sogar noch relativ günstig. aktuell hätte ich alles an Hardware für die Lambda Kits hier, was ich noch bestellen müsste wären die Controller selbst. hier warte ich jetzt mal das feedback ab, dann schaue ich wieviele controller ich bestelle
  21. Also hab mir jetzt die "Frickel Exe" nochmal angeschaut und mit einem Debugging-Board und 2 Potis mal einen Lauf simuliert. hatte das falsch im kopf, die Exe welche ich damals gemacht habe erstellt den Graph nur vom Lambda Wert, EGT wird nur als Live anzeige angezeigt. Das muss aber funktionieren. Wie gesagt ich habe seit jeher immer mit der Lambdasonde gearbeitet, und am Stand habe ich auch eine nochmal etwas andere EXE die gibt mir beide Werte als Graph raus. Ich denke aber das werden wir recht Zeitnah in das normale Release Integrieren, hier erbitte ich etwas Geduld. Wer derweil etwas fürs Projekt tun möchte kann ja schonmal Verschiedene K-Type Sensoren testen, welche sich evtl gut für unsere Zwecke eignen und vor allem schnell reagieren... als Anzeige zum testen kannman ja derweil sowas nehmen... https://www.ebay.de/itm/374448554450?hash=item572edf81d2:g:Ii0AAOSw~i1hnwM7&amdata=enc%3AAQAIAAAA4GqNmH48MTtmSfEJV%2F9EuDpi6URYFkBAxHG1Ql2kq3RPcmVDlzODoqLVy9XOtFKFURBbJJR0fu1kUjbsG4%2BalQ4elNpWXeJrHRQcgP0oiUNLL7LYYQ79tfOWmhdbES8RfmRQWIBbjrg8EP0mBPqCgJg3Sb1VL%2BAHFiyk1DxMrlSgRlIhnfZLIRhrVx62uZ1mXUyAGCNRYu4o4MNIh2aipJsSx31iDtlDx2%2BFkBABQF9V0IGXII53EtqDebIeAgxE%2FmntFKLlluRb1j0E02ixjwVu8UOFAhWWIqj5W67YlqUE|tkp%3ABk9SR6KLvryuYw zu den elektronikfragen schreib ich nachher noch was, erstmal Familie
×
×
