Belegung Lichtschalter

Folgen

Geschrieben 25. März 200917 Jr.

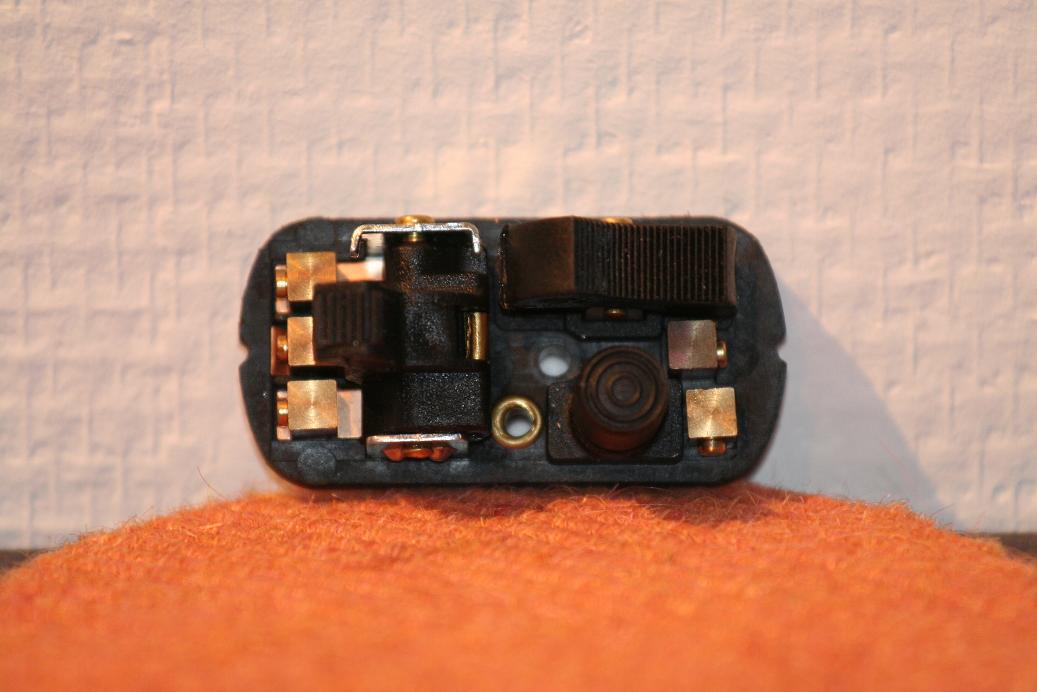

Also ich habe folgenden Lichschalter, der in eine VNB mit PX motor soll.

kabel habe ich:

gelb= Rücklicht

rot= 12v

grün=kill

violett=hupe

lila=fernlicht

braun=abblendlicht

blau= stadtlicht

ich verzweifel gerade!!!

welches kabel muss wo an den schalter?

Geschrieben 25. März 200917 Jr.

Belegung kann ich dir aus dem Stehgreif nicht sagen aber passt der Schalter überhaupt? Weiß jetzt auch nicht ob die VNB orginal eine Battrie hat. Der Hupenschalter muss ein Schließer sein. Sieht aus als deiner ein Öffner wie bei der Battrie wäre.

Also ich habe folgenden Lichschalter, der in eine VNB mit PX motor soll.
kabel habe ich:
gelb= Rücklicht
rot= 12v
grün=kill
violett=hupe
lila=fernlicht
braun=abblendlicht
blau= stadtlicht
ich verzweifel gerade!!!
welches kabel muss wo an den schalter?

Geschrieben 25. März 200917 Jr.

Autor

ist ein Schliesser

Geschrieben 25. März 200917 Jr.

Hab glaub ich den selben... dürfte Primavera sein. Hab gestern auch verkabelt...

paar Bier dabei getrunken und weiß die Nummern nicht mehr...

Kann Dir morgen sagen was ich gemacht hab.

Versuchs mal ohne Gewähr...

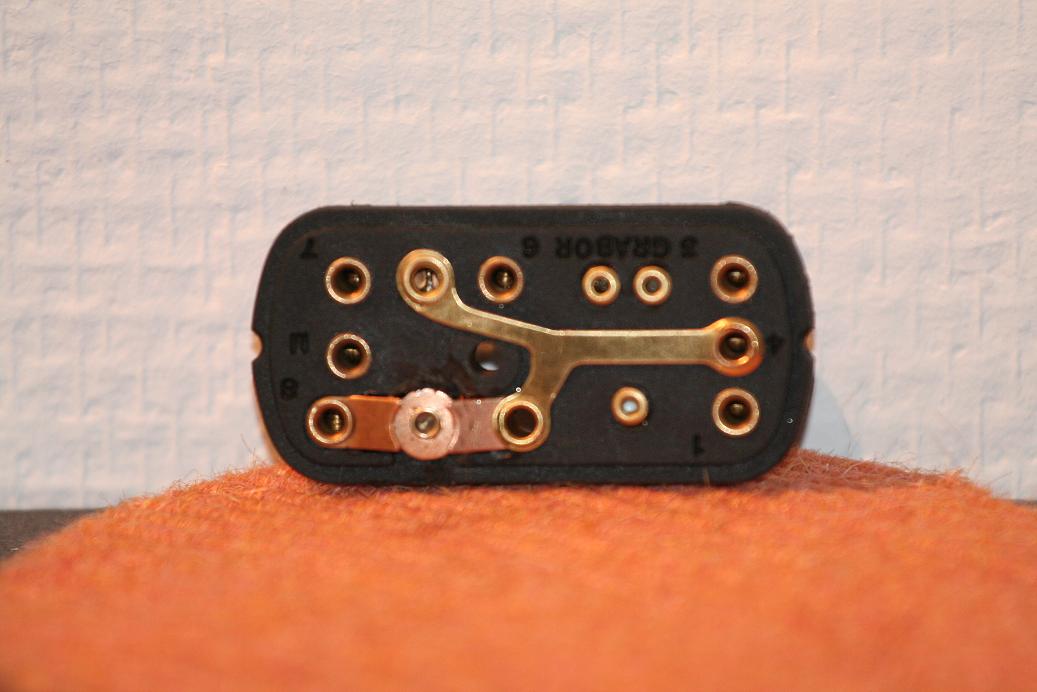

M=Masse

4= Rücklicht, Tachobeleuchtung, 1 Hupe

8= Saft vom Spannungsregler

6,7 = Abblendlicht/Fernlicht oder andersrum

mfg Joseph

Bearbeitet 25. März 200917 Jr. von briggtopp

Geschrieben 25. März 200917 Jr.

Das wird nix....das is der falsche Schalter....du brauchst den "Conversion Schalter" oder

baust den um (was bei meinem irgendwie nicht funktioniert hat)

Guckst Du hier Klick

Geschrieben 25. März 200917 Jr.

Das wird nix....das is der falsche Schalter....du brauchst den "Conversion Schalter" oder
baust den um (was bei meinem irgendwie nicht funktioniert hat)
Guckst Du hier Klick

Der Unterschied zw. Conversion- und Originalschalter liegt an dem Hupenknopf. Dieser hier ist ein Schliesser, also passt das schon.

Geschrieben 25. März 200917 Jr.

Hm..wie gesagt....hatte damals mit meinem Schalter den ich am Hupenknopp umgebaut hatte nich funktioniert...

Aber wenn doch...guckt er nur wegen der Belegung auf den Link

Geschrieben 26. März 200917 Jr.

Beim Umbau eines Öffner-Schalters auf Schliesser-Schalter muss darauf geachtet werden, dass auch in der Führung des Hupknopfs die Blechlaschen auseinandergebogen werden (war bei meinem zumindest so).

Ich würde mich nicht darauf verlassen, dass die Farben der verbauten Kabel mit denen im Schaltplan übereinstimmen. Mit nem simplen Durchgangsprüfer (für spannungsfreie Leitungen, kosten im Elektronikladen so um die 10-15 Euro) prüfen, welche Leitung wo hin führt und welche Funktionen die Schalter in den einzelnen Positionen haben.
