Garelli Capri 50 Brianza Baujahr 1970

[huette]

Hallo miteinander,



ich bin im Besitz einer Garelli Capri 50 Brianza und auf der Suche nach einem Elektroschaltplan. Im Netz habe ich dazu leider nichts gefunden. Kann mir hier jemand helfen?



Viele Grüße

[Sam666]

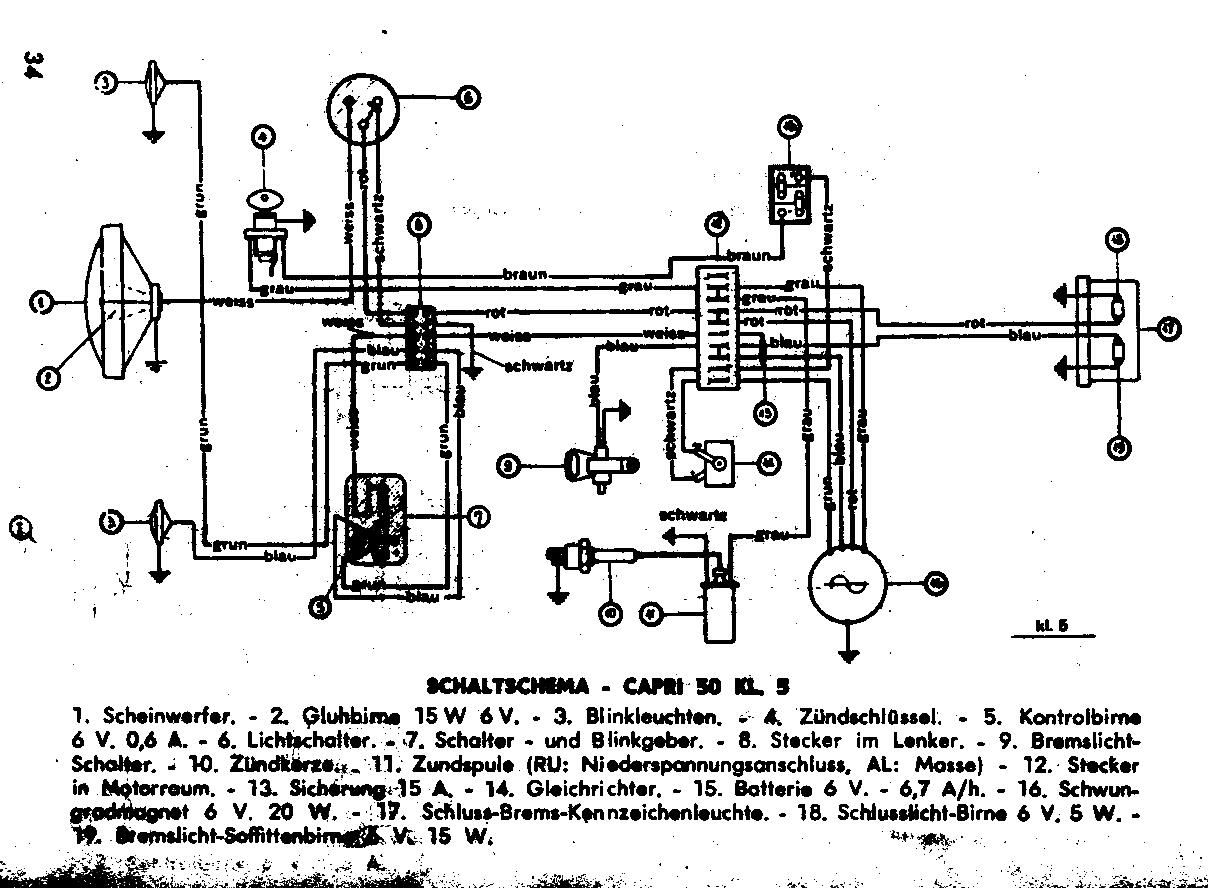

Hilft das?

Edited May 5 by Sam666

[huette]

Hallo, vielen Dank.

Das hilft zumindest teilweise da ich jetzt schon einmal weiss was AL und RU an der Zündspule zu bedeuten haben.

Meine Capri ist jedoch ohne Zündschlüssel, Blinker, Kontrollbirnen, Sicherung, Batterie….also eigentlich noch viel einfacher als der eingefügte Schaltplan. Aber vielen DANK nochmal.

Grund für meine Anfrage ist die Tatsache, dass keine Beleuchtung mehr funktioniert. Seitdem ich nun die Zündspule ausgebaut hatte um die Massekontakte zu prüfen geht leider nichts mehr. Ggf. habe ich die Klemmen verwechselt.

Hat vielleicht jemand ein Foto der Anschlüsse an der Zündspule? Ich habe hier einmal blau als Spannung und grau als Masse beides von der Verteilerleiste. Die Zündspule selbst hat ein weiteres kurzes schwarzes Kabel als Masse an die Karosserie.



Viele Grüße und Danke im voraus







[Sam666]

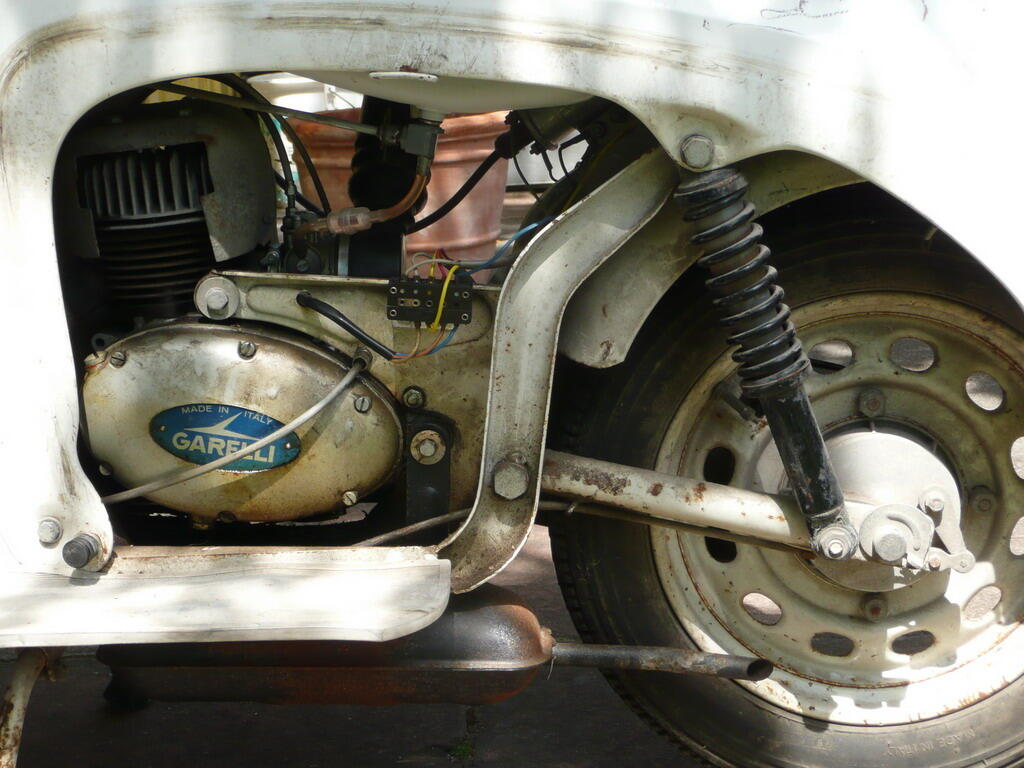

Bei mir sah das so aus :



[huette]

Ok klar, das obere blaue Kabel aus dem Verteiler geht an die Zündspule an RU. Geht das graue Kabel aus dem Verteiler oben auch an die Zündspule? (Al oder Ru?)

Sorry, für die weiteren Fragen nur komme ich noch nicht weiter.



Viele Grüße und Dankeschön

[ptuser]

Ich glaube, hier solltest du fündig werden

[huette]

Hallo und vielen Dank.

Edited May 7 by huette

[huette]

Hallo, wollte nur kurz melden dass die Capri wieder läuft 💪 und mich für die schnelle Hilfe und die herzliche Aufnahme bedanken!!



Das Licht geht leider noch immer nicht aber da werde ich wohl eine Umfangreiche Untersuchung durchführen müssen.



Wie sehen denn euere Gummimatten aus? Hätte hier gerne etwas Neues….



VG

[ptuser]

Jedenfalls Gratulation zum Capri!

Das mit dem Licht wird sich auch noch finden, allzu viele Kabel sind es ja nicht.

Leider hab ich meinen Roller schon vor Jahren verkauft, die Fußmatte war schwarz/ beige, mehr hab ich nicht in Erinnerung.
