Servus,



bin bei der Fertigstellung der Restauration einer 50R auf ein kleines Problem gestoßen. Elektrik funktioniert bis auf das kleine Bosatta-Rücklicht (ohne Bremslicht).



Kabelbaum ist dieser: http://www.sip-scootershop.com/de/products/kabelbaum+serie+pro+fur_86125250

In Verbindung mit einer Vespatronic.









Hab an meinem Rücklicht sowieso kein Bremslicht, deswegen das rote Kabel weg.

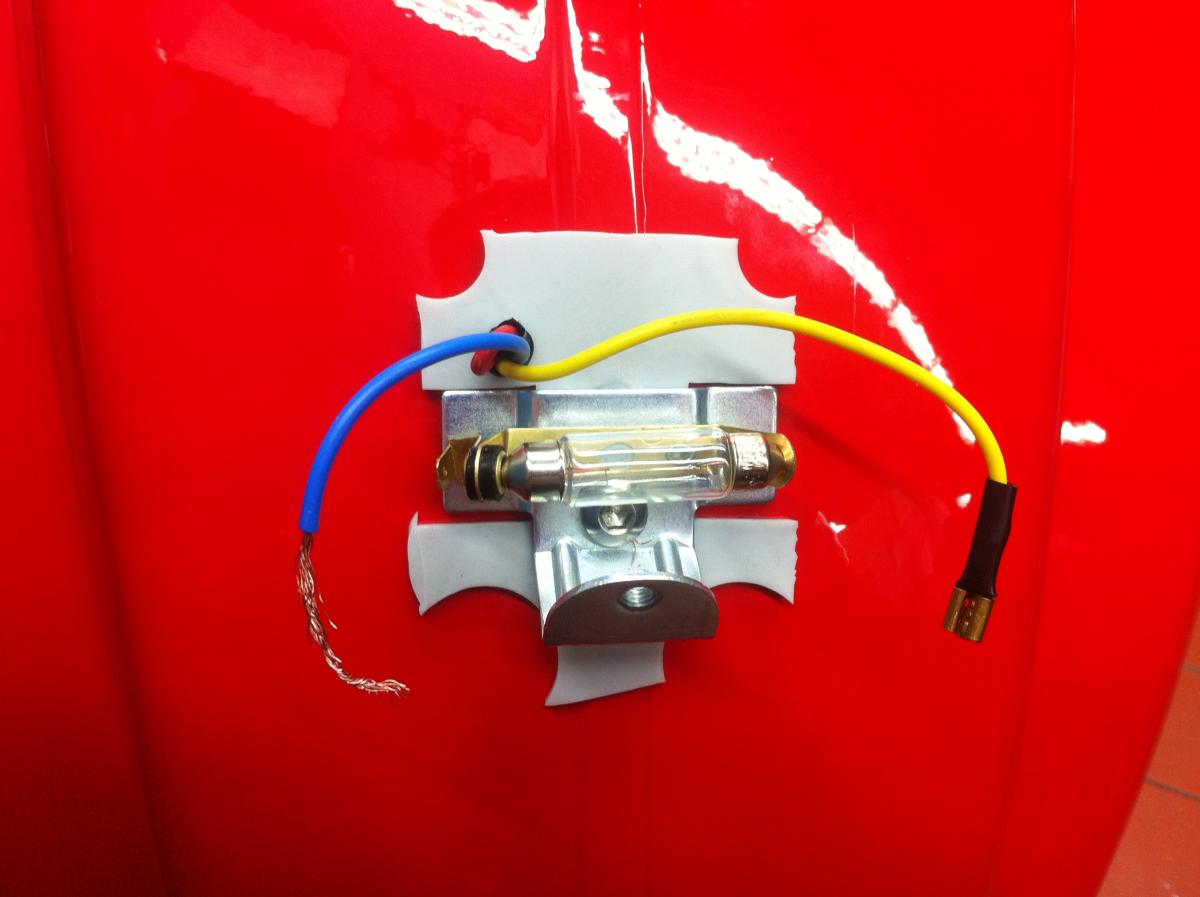

Mein Rücklicht hat aber nur einen Steckeranschluss.



Auf dem gelben Stromkabel das einmal vom Rücklicht zum Scheinwerfer geht ist jedenfalls kein Widerstand, also das Kabel sollte in Ordnung sein.



Hängt die Rücklichtverkabelung auch mit der Belegung des Scheinwerfers selbst zusammen?

Oder hab ich schlicht und ergreifend ein Masseproblem?

Wie gesagt, Hupe, Stand- und Abblendlicht funktionieren, deswegen wundert´s mich.



Gruß

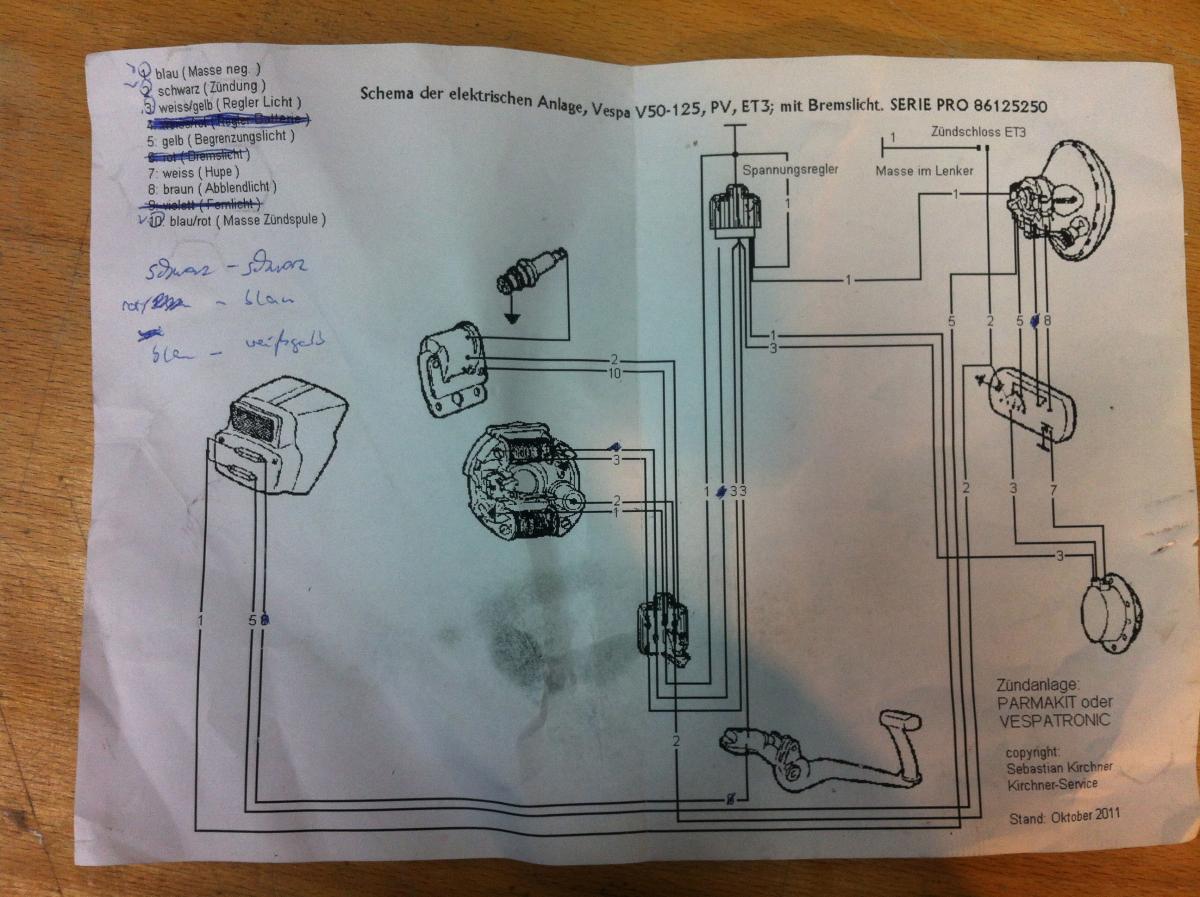

Was passiert, wenn du blau auf die Rücklichtschraube legst? Das sollte nach dem zerschriebenen Plan doch Masse sein, oder?

Das Bild zum Text:





Danke, aber so war´s schonmal montiert.



Ich probiers trotzdem nochmal, vielleicht hab ich irgendwo ´nen Denkfehler.

Entweder Denkfehler, Birne kaputt (fast dasselbe ) oder es kommt kein Strom.

Birne kaputt ist fast ausgeschlossen, hab 2 ausprobiert. Werd morgen mal messen, ob überhaupt Strom ankommt.



Könnte ich nicht theoretisch auch das weiß-rote Kabel (das eigentlich für die Batterie gedacht ist) über den Spannungsregler als einzelnes Stromkabel zum Rücklicht führen (statt damit die Batterie zu laden)?

Bearbeitet 8. Mai 201313 Jr. von fuffiracer

Birne kaputt ist fast ausgeschlossen, hab 2 ausprobiert. Werd morgen mal messen, ob überhaupt Strom ankommt.



Könnte ich nicht theoretisch auch das weiß-rote Kabel (das eigentlich für die Batterie gedacht ist) über den Spannungsregler als einzelnes Stromkabel zum Rücklicht führen (statt damit die Batterie zu laden)?



Warum?

Das wsge (12V~) vom Regler hat genügend Dampf, um das Rücklichtlein zu erwärmen.



Das wsrt (Batt-Lader) hat noch mehr Dampf und ohne Regler ist das Birnchen gleich hinüber.

Stimmt, dann zieh ich mir den Saft einfach nochmal vom weißgelben nach dem Regler.
