Zündung anschließen

[mitcho86]

Servus

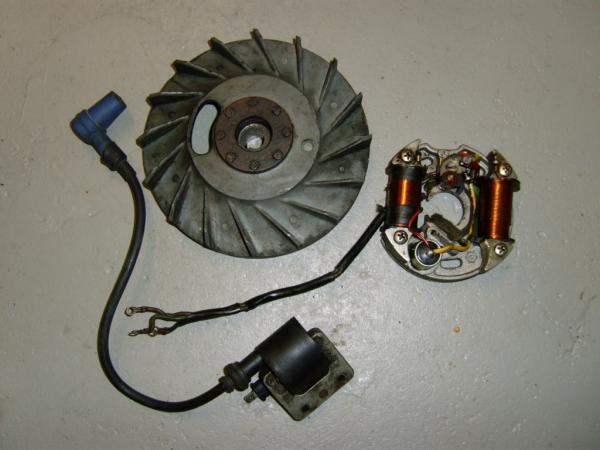

Habe eine 6V Zündung (siehe Bild) weiß aber nicht genau wie ich sie anschließ. Ich wollte den Motor mit der Zündung auf meinem Motorständer ausprobieren weiß aber nicht wie ich sie anschließen soll damit ich ein Zündfunke bekomme.

Zündung einstellen ansich ist kein Problem. Hab nur das Problem das ich 3 Kabel habe und nicht weiß Was ist für Was. Ich denk mal das der Stecker an der Cdi für den Ausschalter ist oder?

Wäre nett wenn mir jemand helfen könnte?

mfg

michael

[barnie]

Von den 3 Kabeln der Grundplatte dasjenige nehmen, das zum Unterbrecher geht.

Ich sehe die Farbe auf dem pixeligen Foto leider nicht.

Dieses Kabel geht zur Zündspule (FastOn-Stecker).

Jeweils die Masse wird bei der Montage verbunden.

Die beiden anderen Kabel gehen zum Lichtschalter etc.

CDI sehe ich auf dem Foto keine, vllt meinst Du die Zündspule?

Polrad drauf und damit sollte ein Funken kommen.

Schon mal Gedanken machen, wie der Motor wieder zu stoppen ist!

[mitcho86]

ja ich meinte die Zündpule. Ich hab die Kabelfarben schwarz, rot und grün. Ich denk schwarz wird dann zur Zündspule angeschlossen.

Habe an meinem Motorständer noch ein Lenker 1. Gang rein und kupplung langsam loslassen dann ist er aus.

Werde ich gleich mal morgen ausprobieren. Vielen Dank barnie

[bobcat]

Du hast Barnie offensichtlich nicht richtig verstanden: rot führt die Zünderregerspannung zur Zündspule!

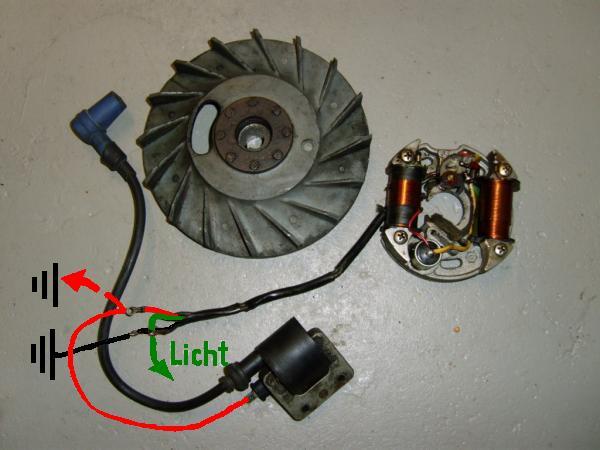

Und zum Abstellen des Motors im Montageständer einfach einen Abgriff vom roten Kabel machen und an Masse halten (= roter Pfeil in der Skizze). Das ist die Simulation des Killtasters.

bobcat

[mitcho86]

ah ok jetzt hab ich es geblickt, werde dann morgen malversuchen obs klappt

vielen dank bobcat
