Anschluß des Killschalters an CDI

Folgen

Geschrieben 23. Oktober 201114 Jr.

Mahlzeit,

ich bin gerade die Elektrik meiner VBB am erneuern (Umbau auf 12V kontaktlose Zündung) aber ich weiß nicht genau, wo die Leitung des Killschalters an die CDI angeschlossen wird.

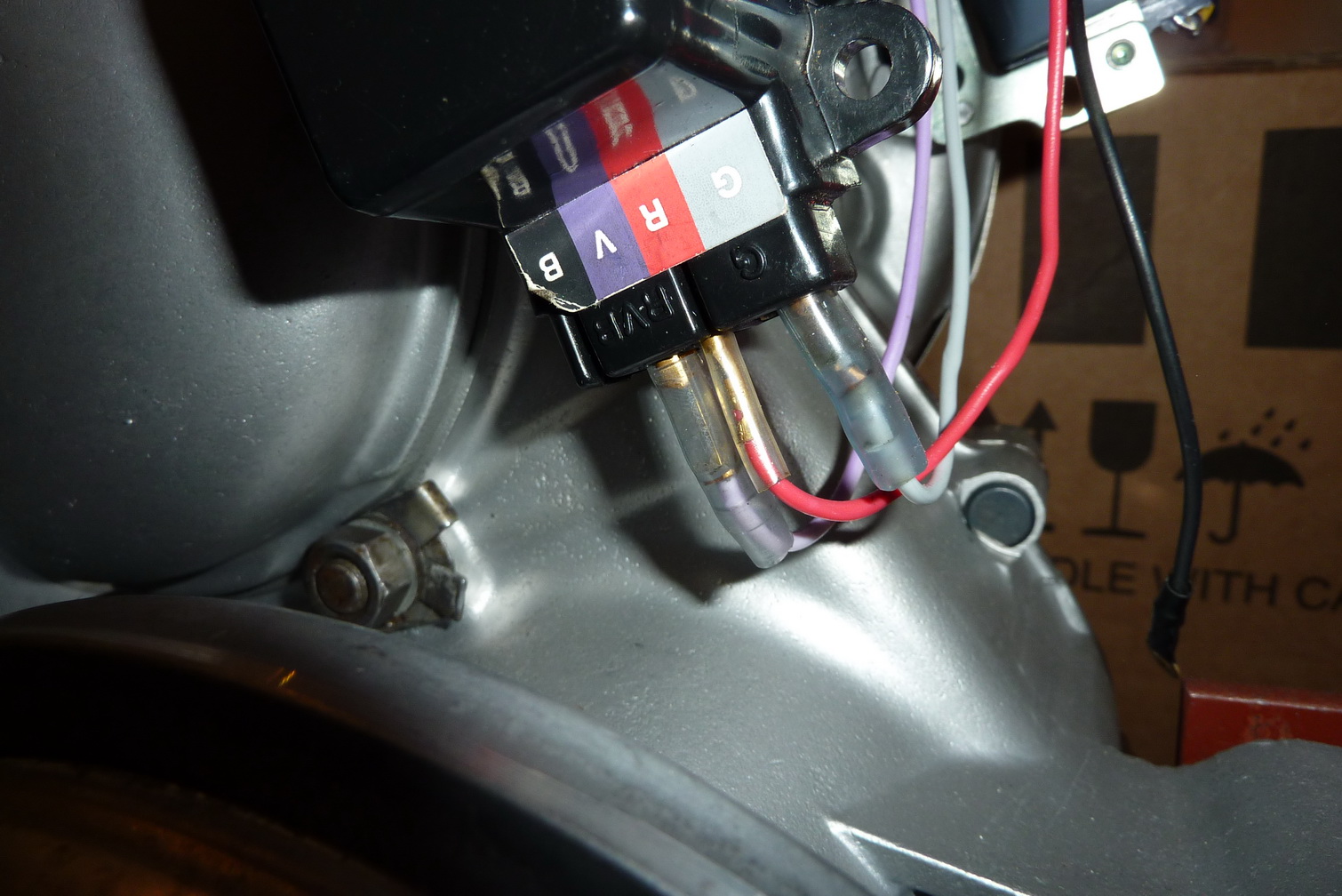

Anbei ein Foto der CDI, welche dem Umrüstkit beilag:

Violett, Rot und Grau kommen aus der Zündung. "Grau" besitzt zwei Anschlüsse. Muss der Killschalter dort angeschlossen werden?

Gruß und danke für die Hilfe

Geschrieben 24. Oktober 201114 Jr.

Schaut nach BAJAJ aus:

sw = Masse (Kabel nicht gesteckt!)

vi = CDI - Ladespule

rt = CDI - Ladespule

gr = PickUp

gr = Killschalter gg Masse

Anschluss => Zündspule

Geschrieben 24. Oktober 201114 Jr.

Autor

Schaut nach BAJAJ aus:
sw = Masse (Kabel nicht gesteckt!)
vi = CDI - Ladespule
rt = CDI - Ladespule
gr = PickUp
gr = Killschalter gg Masse
Anschluss => Zündspule

Hey Barnie,

danke für die Antwort. Ja, die CDI ist von einer Bajaj.

Was meinst du mit Grau = Pickup? Wie gesagt kommen grau, rot und violett von der Zündgrundplatte.

Und warum wird an SW keine Masse angeschlossen?

Gruß

Geschrieben 24. Oktober 201114 Jr.

Meine Antwort bezog sich auf Dein Bild.

Und darauf war das sw Kabel (noch) nicht an die CDI gesteckt.

Kabel gr kommt aus der ZGP und ist das PickUp-Signal, wenn das @lfd Motor an Masse kommt => kill.

Geschrieben 24. Oktober 201114 Jr.

Autor

Meine Antwort bezog sich auf Dein Bild.
Und darauf war das sw Kabel (noch) nicht an die CDI gesteckt.
Kabel gr kommt aus der ZGP und ist das PickUp-Signal, wenn das @lfd Motor an Masse kommt => kill.

Super. Besten Dank...
