Verkabelung Spannungsregler Vespa Px80

[Hofibauer]

Servus zusammen,



Da bei meiner Vespa (PX 80 Bj.1982 Batterie) zum zweiten mal kurz nacheinander

Fern-, Abblend- und Rücklicht unter der Fahrt durchgebrannt sind, habe ich mir

mal vorgenommen den Spannungsregler auf defekt zu checken.

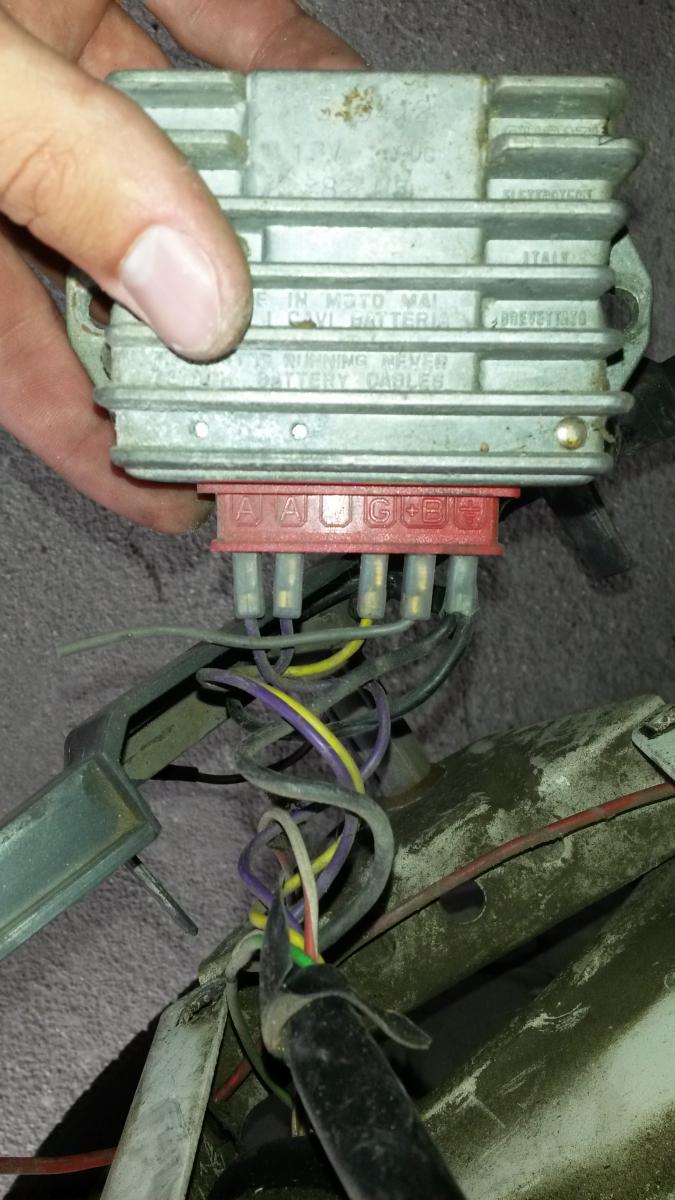

Beim betrachten des Reglers, ist mir aufgefallen das dass Graue Kabel das bei

+B angeschlossen abgerissen ist.



Jetzt meine Frage da ich nicht das Gegenstück zu dem abgerissenen Grauen Kabel finde,

ist es möglich das es nur so als art Verschluss angeschlossen ist um den Pin nicht zu verschmutzen

oder führt es doch wo hin? Evtl. brennen ja deswegen meine Lampen immer durch oder der Regler ist einfach im Arsch!

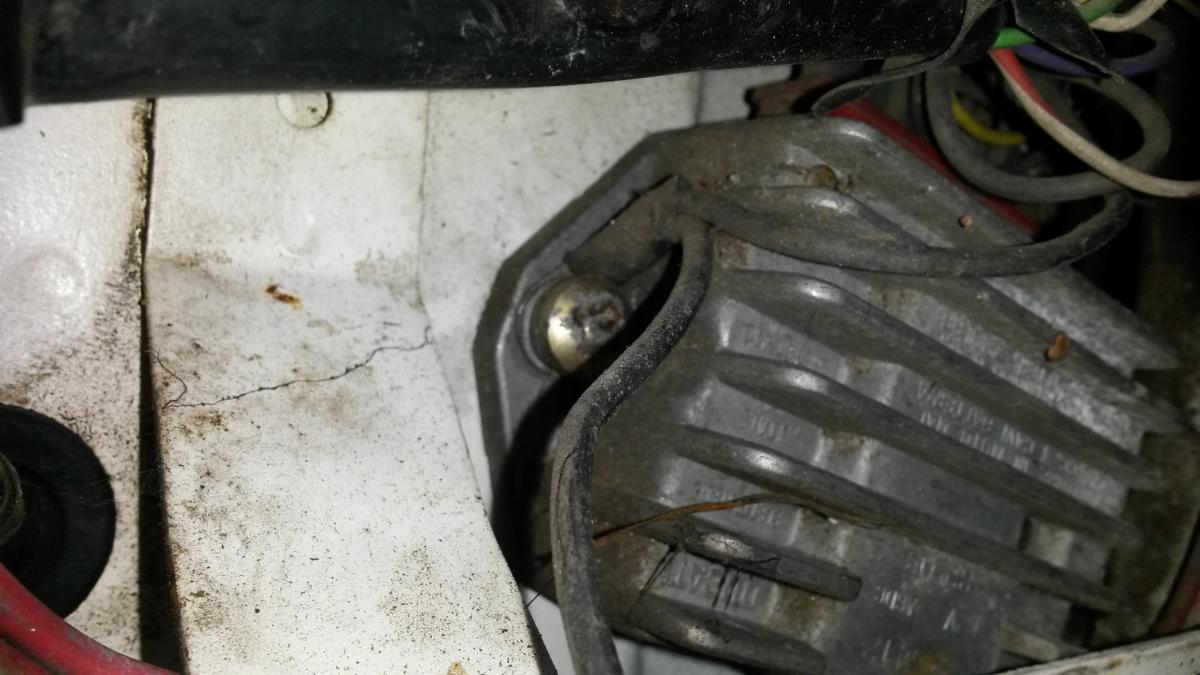

Bild des Reglers ist im Anhang



Merce scho mal



[T5Pien]

Regler kann kaputt sein, dass muss nicht an dem.fehlenden Kabel liegen

Bearbeitet 23. Juli 2015 von T5Pien

[t4.]

PX alt, oder? Der graue geht auf "X" vom Blinkrelais.

Wo ist das Massekabel des Reglers? Das mit der Kabelschuh-Öse, die mit den Reglerhalteschrauben verschraubt wird?

[Hofibauer]

Es ist ne alte PX E Lusso.



Batterie ist verbaut! Die musste ich nur weg machen sonst wäre ich nicht zum Regler gekommen.



Mit der Befestigungsschraube des Spannungsreglers ist auch das Massekabel befestigt.

Am oberen Bild hab ich die nur abmontiert.



Das Graue Kabel kann am Blinkrelai  auch nicht rann da sind alle Kabel dran!?



[T5Pien]

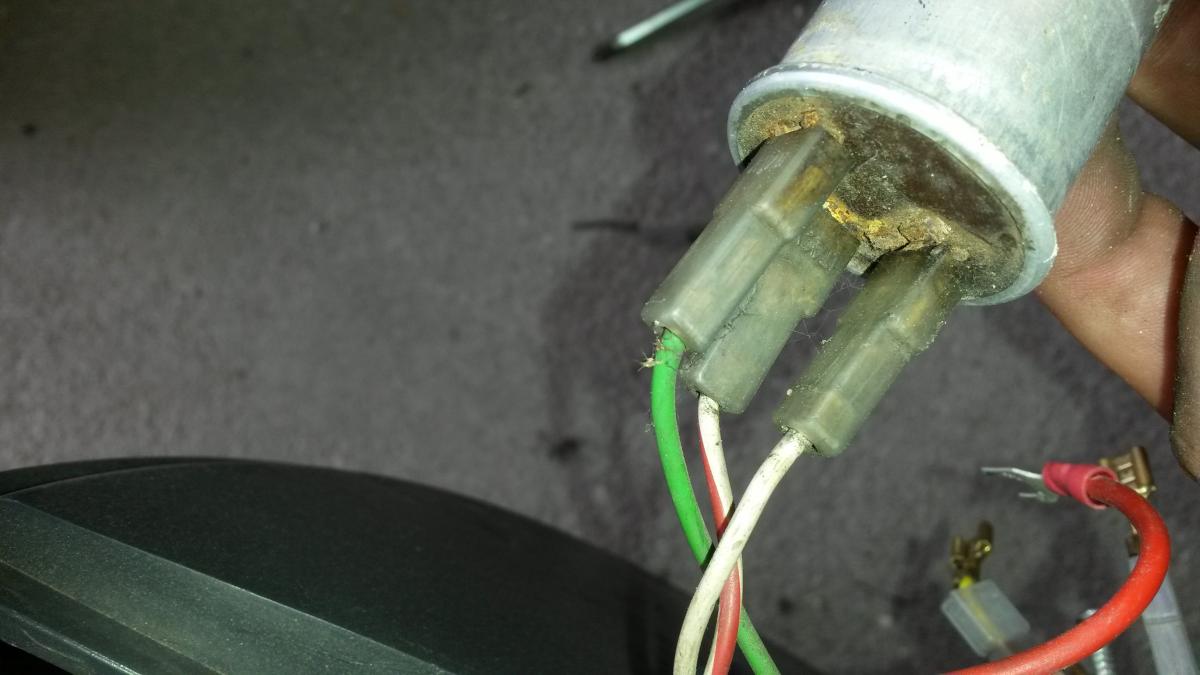

Guck dir mal dein weißes Kabel am Relais an, da gehört das graue Kabel mit ran.

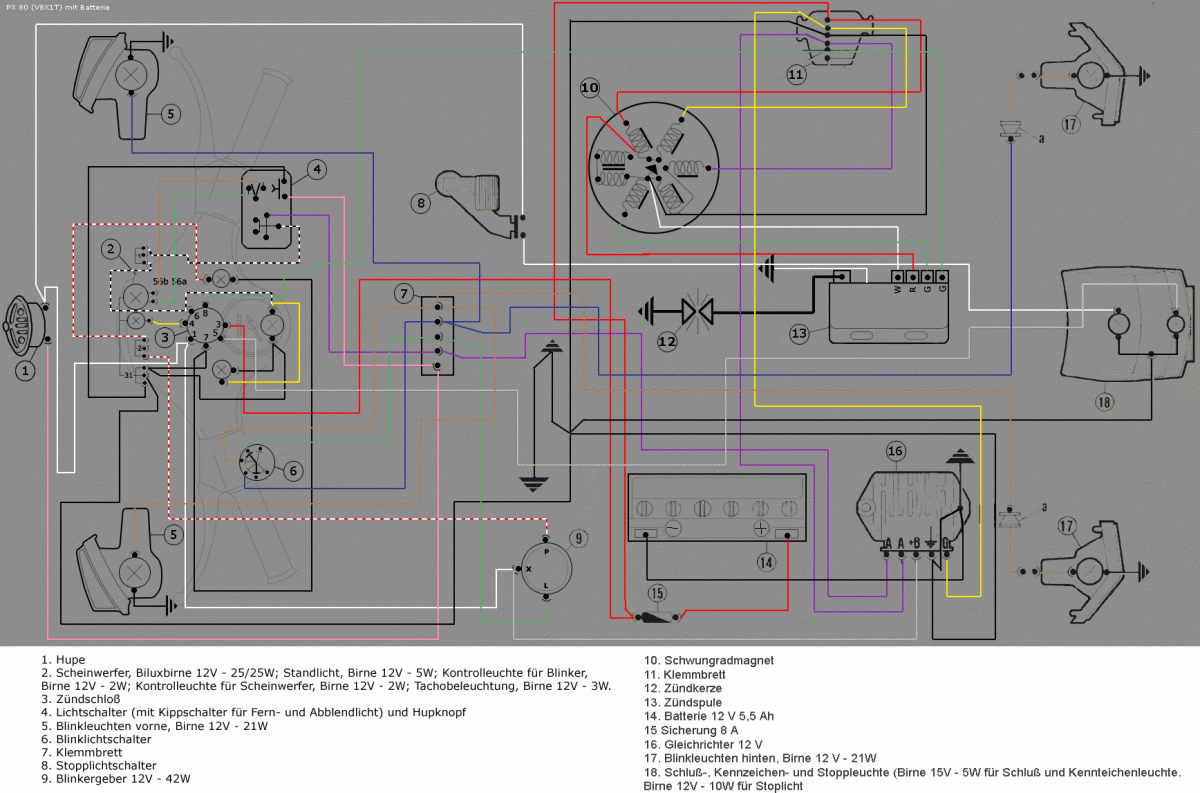

Das sollte der richtige Plan sein

Bearbeitet 23. Juli 2015 von T5Pien

[Hofibauer]

Danke für den Schaltplan :)





Ich kaufe mir jetzt mal nen neuen Regler und werde dann alles richtig verkabeln.



Denn Ich denke nicht das wegen dem Grauen Kabel das zum Blinkrelais geht

die Birnen vom Scheinwerfer und Rücklicht durchbrennen kann

oder seit ihr da andere Meinung?

[T5Pien]

Noe, hatte ich oben ja schon geschrieben, das ist unrelevant. Kauf aber bitte was vernünftiges, keinen machbauregler

[Hofibauer]

Ja alles klar ;)

Mir kommt e nur Original unter die Schürze

Hoffe mit dem neuen Regler ist das Problem dann behoben!



Danke für die raschen Antworten und Tip´s
