Wer hilft mit Elektroschaltplan NSU Lambretta Bj.51 ?

Featured Replies

Geschrieben

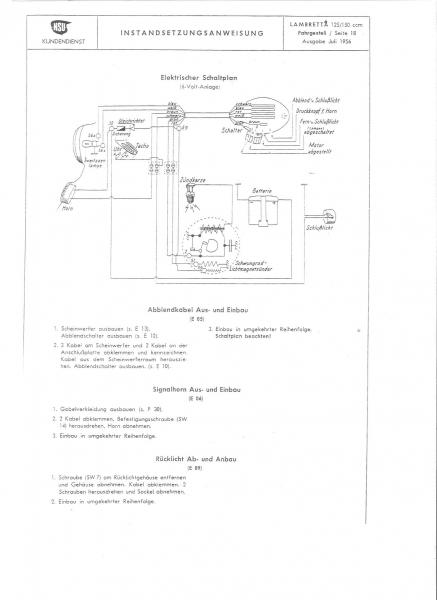

Wer kann mit einem Schaltplan der frühen NSU-Lambrettas weiterhelfen, vielleicht hier direkt ein Bild anhängen

oder auf eine Seite verweisen, wo man diesen so runterladen kann ?

Geschrieben

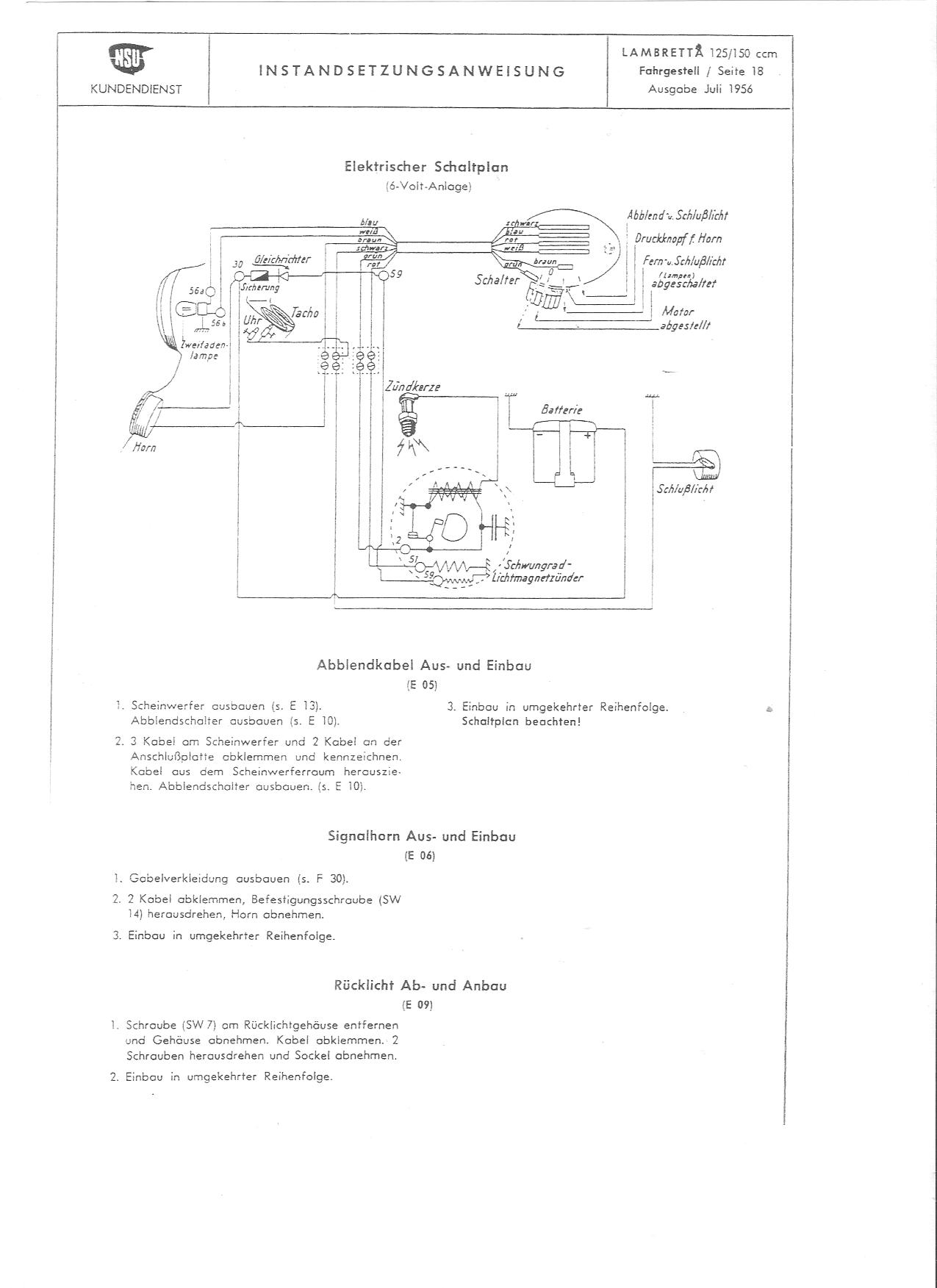

Wer kann mit einem Schaltplan der frühen NSU-Lambrettas weiterhelfen, vielleicht hier direkt ein Bild anhängen

oder auf eine Seite verweisen, wo man diesen so runterladen kann ?

Muß ich mal schauen ob nun 52 oder 51 da werden die Unterschiede nicht so groß sein bei NSU.

Kabelfarben und Länge kann ich dir schonmal geben.

Braun 1400 mm Lima Gleichrichter

Gelb 120 mm Batterie- Masse an Rahmen befestigt an oberer Motoraufhängung am Vergaserspritzblech.

Leitung 380 mm Gleichrichter-Hupe, Hupe Anschlußplatte

Leitung 200 mm Anschlußplatte Amaturenbrett

Hauptkabelbaum:

Braun 1350 mm Lima Anschlußplatte

Weiß 1350 mm Lima Anschlußplatte

Rot 2030 mm Batterie+

Schwarz 2200 mm Rücklicht

Kabelschlauch 1250 mm 10 mm Durchmesser.

Alle Kabelenden verzinnt.

So wars zumindest bei meiner von den Farben her...das kann aber abweichen.


Bearbeitet von kakerlake
