275 Antworten zu diesem Thema

[Schoev]

Seh ich das richtig das der vordere Ständer das Gewicht hält und der hintere nur das Gleichgewicht? Ansonsten hät ich evtl bißchen Schiss das die Löcher für die Backen ausschlagen.

Aber insgesamt ne gute Lösung

[V8X1T]

Das Gewicht teilt sich auf, wobei die Hauptlast schon hinten liegt. Hinten im Radhaus ist eine Distanz, in die dann die seitlichen
Arme geschraubt sind. War sogar schon drauf gesessen, passiert nix, absolut fest
Am vorderen Bock sind ober 2 Inbusschrauben drin die sich im Querrahmen fixieren, somit kann der auch net wegrutschen.
Obwohl ich somit alle Arbeiten bewältigen konnte, werde ich mir zusätlich noch ne Hebebühne bauen, denn immer im
Dreck rumliegen macht auf dauer keinen Spaß. Hab jetz beim Krankenhaus um die Ecke mal gefragt wegen nem alten Bett,
bei der nächsten Tauschaktion bekomm ich ein altes. Räder und Liegefläche runter, Arbeitsplatte drauf und fertig is die Bühne.
Wird sogar elektronisch Höhenverstellbar

Schoev schrieb am 16. December 2009 - 15:57:

Seh ich das richtig das der vordere Ständer das Gewicht hält und der hintere nur das Gleichgewicht? Ansonsten hät ich evtl bißchen Schiss das die Löcher für die Backen ausschlagen.

Aber insgesamt ne gute Lösung

[VespaFlo333]

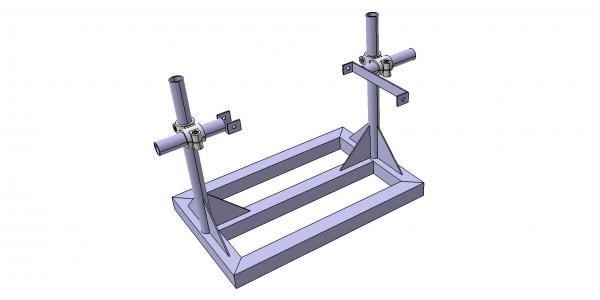

So soll mein Motormontageständer aussehen. Ist für auch für den ersten Probelauf gedacht, deswegen ist er ein bisschen stabiler ausgelegt...



Hab mir den im Catia konstruiert.

Nur leider bin ich mir nicht sicher, ob ich die Kreuzklemmverbinder bei Ganter bekomme, weil die wohl nur an Gewerbetreibende verkaufen.
Weiß jemand, wo man sowas noch bekommt?

[alexpx200]

VespaFlo333 schrieb am 3. January 2010 - 11:17:

So soll mein Motormontageständer aussehen. Ist für auch für den ersten Probelauf gedacht, deswegen ist er ein bisschen stabiler ausgelegt...


Hab mir den im Catia konstruiert.

Nur leider bin ich mir nicht sicher, ob ich die Kreuzklemmverbinder bei Ganter bekomme, weil die wohl nur an Gewerbetreibende verkaufen.
Weiß jemand, wo man sowas noch bekommt?

passt denn da auch der auspuff mit dran? sonst klappts nicht mit dem probelauf!

[Flecs]

VespaFlo333 schrieb am 3. January 2010 - 11:17:

So soll mein Motormontageständer aussehen. Ist für auch für den ersten Probelauf gedacht, deswegen ist er ein bisschen stabiler ausgelegt...


Hab mir den im Catia konstruiert.

Nur leider bin ich mir nicht sicher, ob ich die Kreuzklemmverbinder bei Ganter bekomme, weil die wohl nur an Gewerbetreibende verkaufen.
Weiß jemand, wo man sowas noch bekommt?

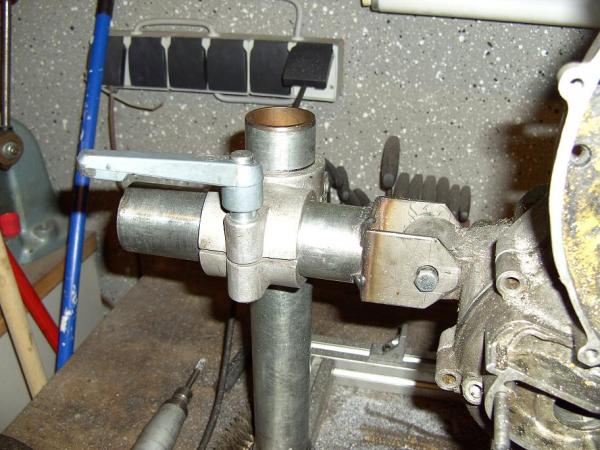

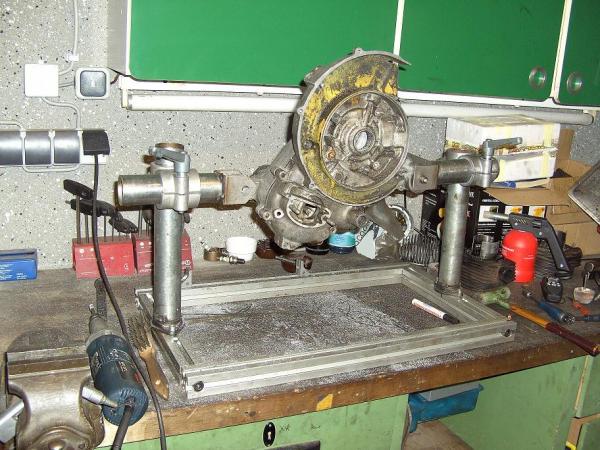

Bei Rose+Krieger bekommste die! Hab auch solche!
Meiner sieht gleich aus und ich hab die innere Verstärkung nicht reingemacht, damit ich ne Ölwanne drunterlegen kann!
Hab auch schon Probeläufe von Rennmotoren drauf gemacht und das ging wunderbar!

Guck hier: Mein Link

und hier das Bild!

[sceleton]

Für die Akten pack ich dann auch nochmal Fotos von meinem hierrein.....is momentan ausserdem unter Verkaufe diverses zu haben

[Flecs]

alexpx200 schrieb am 3. January 2010 - 12:38:

passt denn da auch der auspuff mit dran? sonst klappts nicht mit dem probelauf!

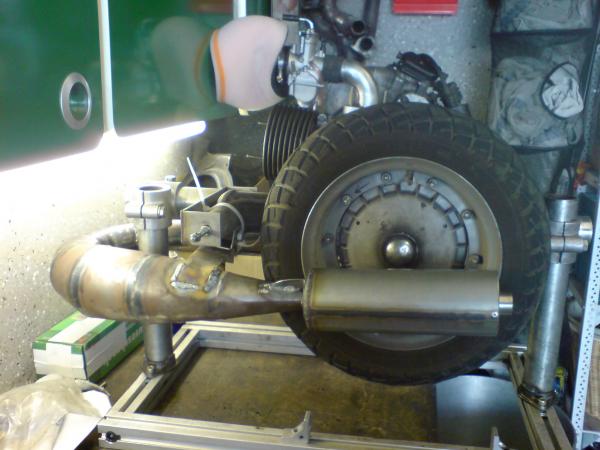

Guckstu

[VespaFlo333]

Servus,

danke für die Antworten! Hab mir die Klemmverbinder jetzt schon da bestellt: http://www.ib-z.de/
Aber leider nicht ganz billig der Spaß...

Als Auspuff will ich den VSP Road hernehmen. Kauf mir den jetzt schon im voraus und bau mir dann den Montageständer zam... Dann kann nichts schiefgehen

Flo

[Flecs]

VespaFlo333 schrieb am 9. January 2010 - 18:21:

Servus,

danke für die Antworten! Hab mir die Klemmverbinder jetzt schon da bestellt: http://www.ib-z.de/
Aber leider nicht ganz billig der Spaß...

Als Auspuff will ich den VSP Road hernehmen. Kauf mir den jetzt schon im voraus und bau mir dann den Montageständer zam... Dann kann nichts schiefgehen

Flo

Viel Spaß dabei!

[VespaFlo333]

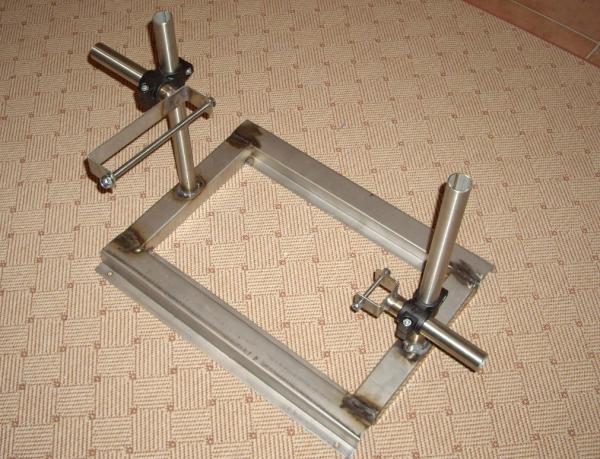

Sodala,

nun ist das gute Stück fertig

Und nicht rostend... aus Edelstahl!

Angehängte Bilder (Vorschau)

•

[Hugo4race]

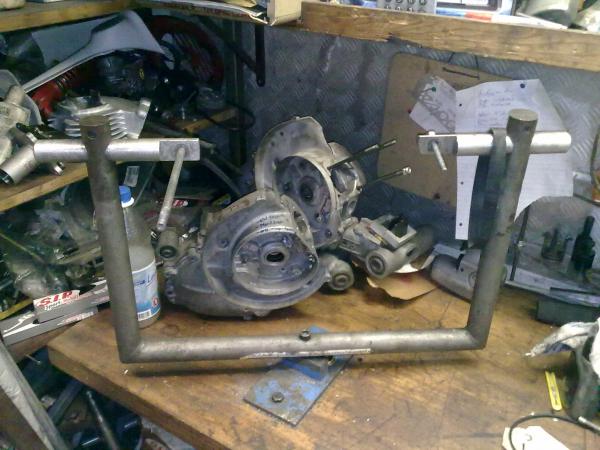

Naja ich hab meinen zwar vor jahren schon mal in nem anderen Toppic gepostet aber Vollständigkeitshalber setzt ich ihn hier auch nochmal rein!

[vespafabi]

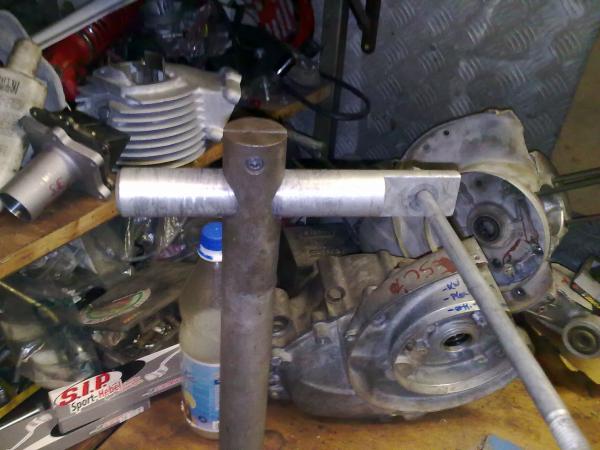

hier ist meine version des ständer's
passend für small- und largeframe das material ist edelstahl.
bei smallframe kann man sogar fast alle auspuffanlagen motiert lassen.
für probeläufe arbeite ich gerade an einer halterung für eine art infusionsständer für den sprit

der einzige nachteil ist das er nicht schwenkbar ist aber ich kann den motor auch um 180° gedreht einbauen vondaher gar nicht so schlimm

http://www.vistaload...er/cimg4504.jpg
http://www.vistaload...ow/cimg4505.jpg

Bearbeitet von vespafabi, 3. February 2010 - 21:00,

[regulator20]

Hallo!

Fertige Motorständer:

http://www.germansco...le_t184970.html

Lg. Regulator20

[mrfreeze]

Wer kann mir einen Montageständer für die SF anfertigen oder verkaufen?
Sollte einem Probelauf standhalten.
Schwenkbra muss er nicht unbedingt sein.

mfg mrfreeze

[Fuebsen]

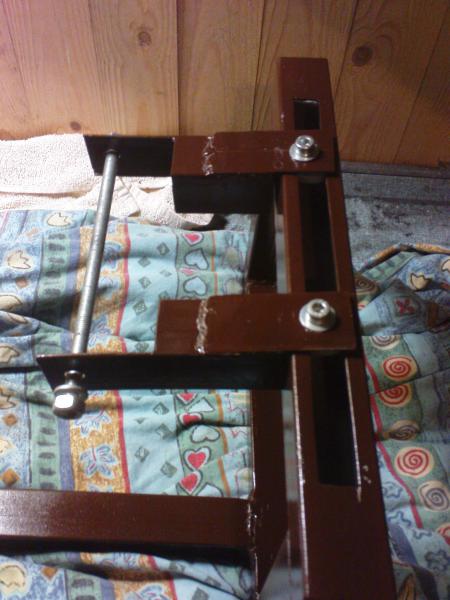

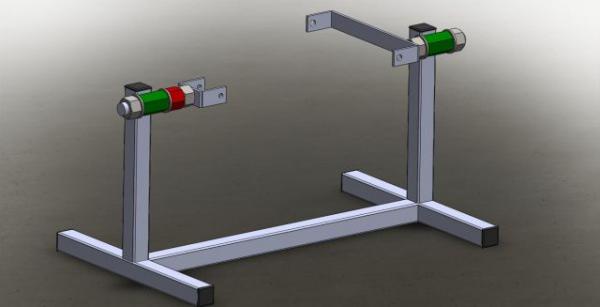

Die rote Distanzmutter dient zum Ausgleich von LF auf SF. Durch die Anordung von M20 Muttern und der Gewindestange erhoff ich mir eine solide Klemmung.
Mal schauen wie das in der Praxis dann aussieht. 30er Schlüssel ist dann in der Werkstatt aber Pflicht

Angehängte Bilder (Vorschau)

•

[replica]

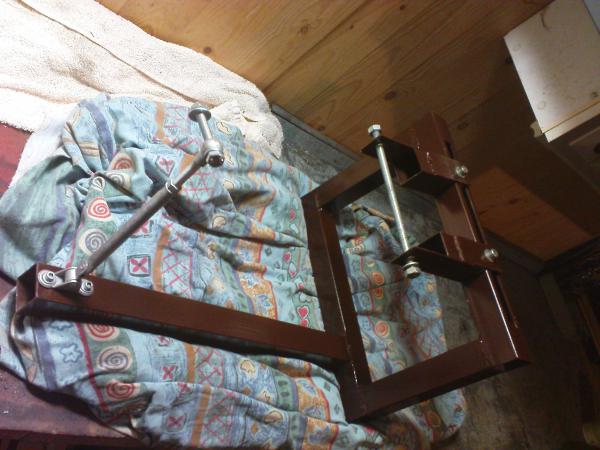

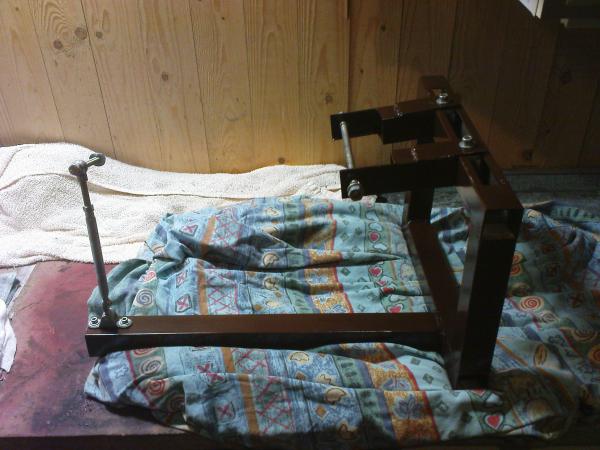

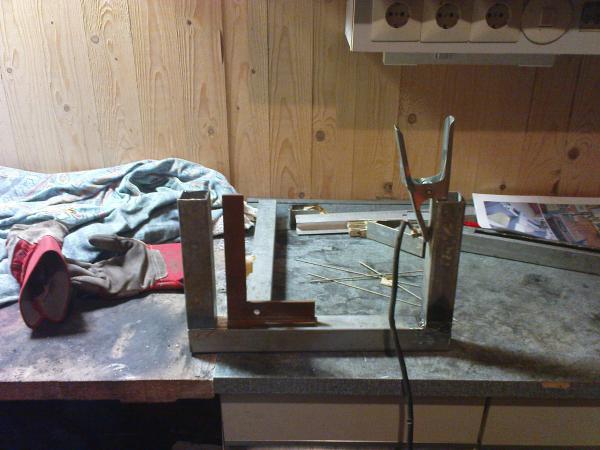

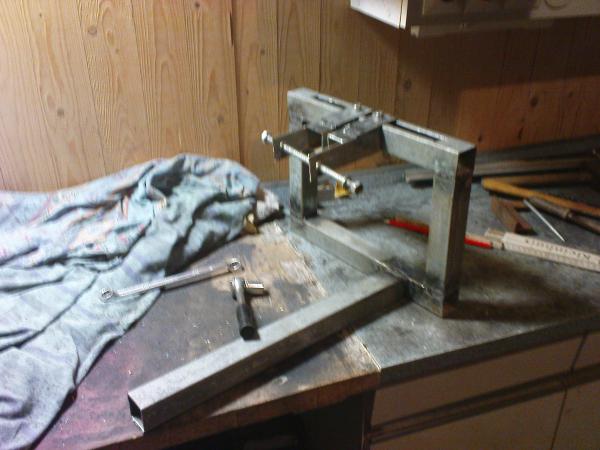

Hab mich auch mal ein wenig mit dem Thema auseinandergesetzt,mich im Internet umgesehen und ein paar Ideen gesammelt.
War zuerst daran interessiert mir einen Montageständer zu kaufen aber weil mir das dann alles zu teuer war, hab ich mir gestern selbst schnell einen gebaut.
Mit Sicherheit noch ausbaufähig und bislang noch nicht Ernstfall erprobt aber ansonsten bin ich sehr zufrieden.
Für big- wie auch smallframe geeignet.

Angehängte Bilder (Vorschau)

•
•
•
•
•

[v31]

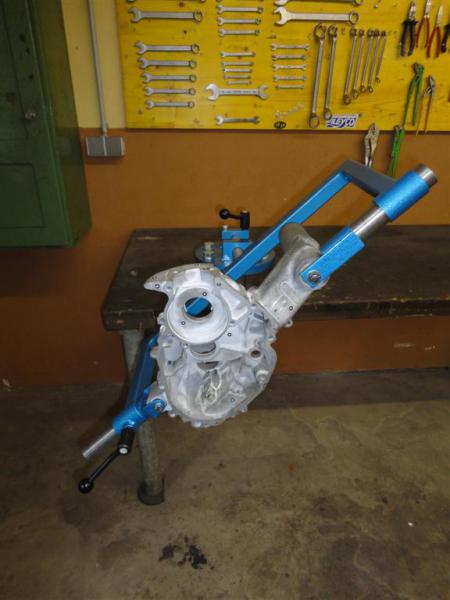

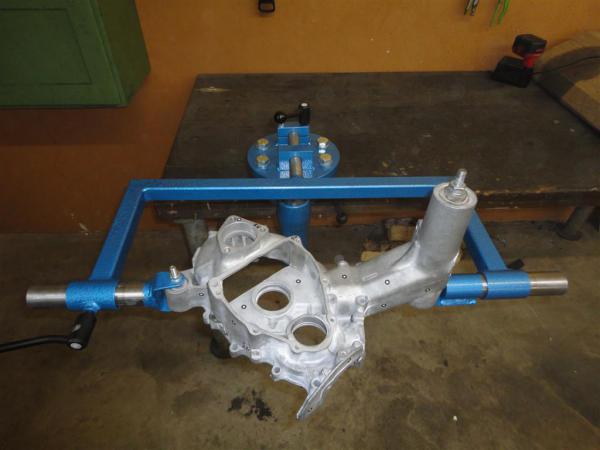

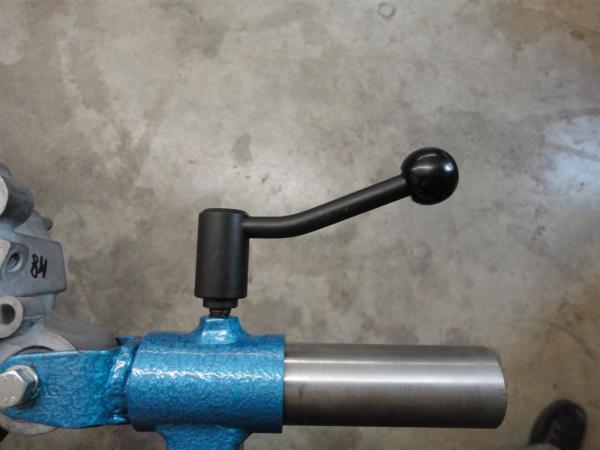

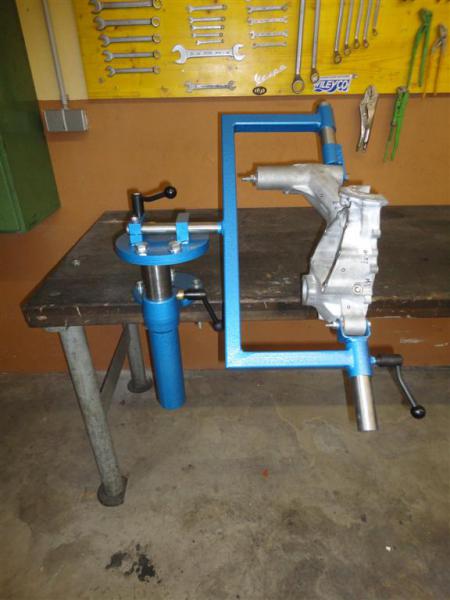

Wie gefällt euch mein Ständer ??
Passend für SF und LF. Höhenverstellbar, Drehbar, Schwenkbar - ALLES individuell einstellbar...

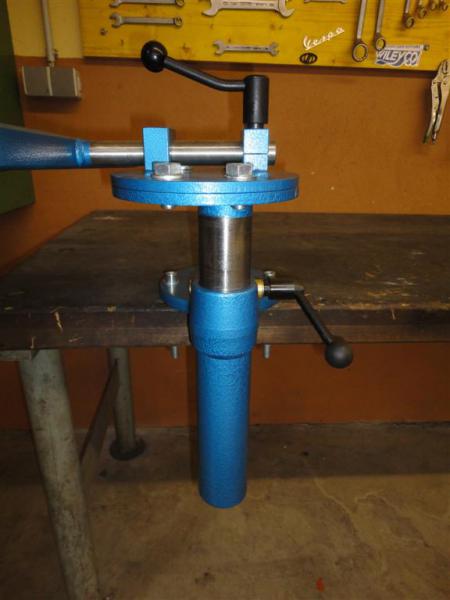

Das Höhenverstellgerät ist passend für einen stahlgeschmiedeten Schraubstock der Marke "PENN", wenn ich also gerade kein Motorprojekt habe schraub ich den Oberteil runter und geb meinen Schraubstock rauf.
Ein weiterer Vorteil: wenn ich die Werkbank zwischenzeitlich für was anderes brauche, schwenke ich den Motor einfach nach links weg...

Sehr einfach zu bauen... das dazu passende Höhenverstellgerät findest du hier

Angehängte Bilder (Vorschau)

•
•
•
•
•

Bearbeitet von v31, 29. January 2011 - 15:58,

[sceleton]

Schon sehr dekadent son Höhenverstellgerät fürn Montageständer

[MiNiKiN]

Mal bei meiner Sozialversicherung anfragen ob das, ob der Rückenbeschwerden, vielleicht förderungswürdig ist :D

[sceleton]

Dann lass ich mir aber auch noch ne Fussbodenheizung in den Hallenboden legen
